台积电7nm制程工艺成本揭秘

2019-07-06 16:26:46 来源:中关村在线
台积电是7nm制程工艺的先驱者,目前也已经在AMD三代锐龙上落地。不过你知道台积电7nm制程工艺的成本是多少吗?

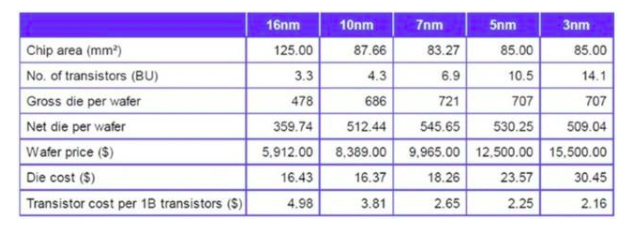

近日,研究机构IBS采集了当下主要先进制程的价格,其中一片12寸晶圆大约能粗切出721颗7nm Die,计算良率后的净值是545颗。



其中晶圆价格9965美元,对比10nm提升18%;单颗Die造价约18.26美元,相较10nm提升11.5%。


不过相对于英特尔14nm和NVIDIA 12nm来说,AMD 7nm锐龙以及Navi显卡的价格要更便宜一些。此外,华为的麒麟810也使用了7nm制程工艺,成为为一家手握两颗7nm SoC的手机厂商。


编辑点评

7nm制程工艺需要新的EUV极紫外光刻技术,这项技术需要投入全新的光刻机,而设备迭代产生的成本必然会增加到芯片之中。因此如果单从晶圆价格来看,7nm制程工艺成本要高出10nm不少,不过实际落地之后,7nm制程产品定价并未过高,相反甚至比14nm、10nm还要便宜一些,这也可以看出AMD在争夺市场份额上真是不遗余力。
