混合域遇到大屏幕,外加固件升级

2019-04-12 10:33:51 来源:泰克
泰克日前为5系列和6系列MSO混合信号示波器发布了新的固件,推出了一种名为Spectrum View(频谱视图)的全新分析工具,支持免费升级,可以在5系列和6系列MSO的高清大屏幕上执行混合域分析。只需更新最新固件,就可以把这种混合域功能添加到任何5或6系列MSO上,当然所有新仪器在出厂时都会自带这种功能。


到目前为止,泰克MDO4000C混合域示波器是唯一提供时域和频域同步分析的示波器,可独立控制模拟波形视图和频谱视图,因为它带了一台完整的频谱分析仪,并拥有自己的专用输入通道。


为满足高性能5系列和6系列MSO混合信号示波器RF分析的需求,泰克采用了一种全新方法,不要求单独的输入通道,同时仍能提供类似的功能。这种最新固件启用了示波器中此前内置的专利技术,通过仪器中的硬件,可以同时查看模拟波形视图(如下图的左下方)和频谱视图(右侧),并独立控制每个域。




5系列和6系列MSO全新固件升级,可同时支持模拟波形视图和频谱视图,并独立控制每个域


通过独立控制,您可以使用熟悉的菜单方式来设置中心频率、频宽和RBW,而不会影响波形视图中的时间标度。反之亦然,水平标度变化不会影响频谱。由于独立控制功能,您可以把频域事件与其他时域事件轻松地关联起来。



独立控制可让您使用熟悉的方式调节频谱

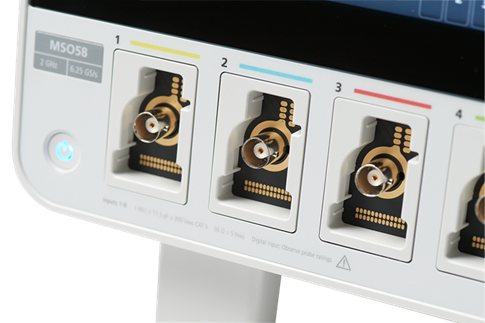

5系列和6系列 MSO都有多个FlexChannel输入。每个输入既可以作为一条模拟通道使用,也可以作为八条数字通道使用。新增了频谱视图功能,任何模拟通道可以同时被用来观察时域波形,频域频谱或这两者。只需将TLP058逻辑探头连接到任何输入即可启用数字通道。也就是说,任何输入通道都可以用来查看模拟波形、频率频谱或数字波形。




Flex Channel控制功能意味着任何输入通道都可以用来查看模拟波形、频率频谱或数字波形


下面的屏幕显示了两条通道:通道1测试一个8bit数模转换器的输出,可同时显示波形和频谱。通道2测试DAC的输入使用Flex channel显示为8个逻辑波形。



模拟波形、频率频谱和数字波形组成的视图

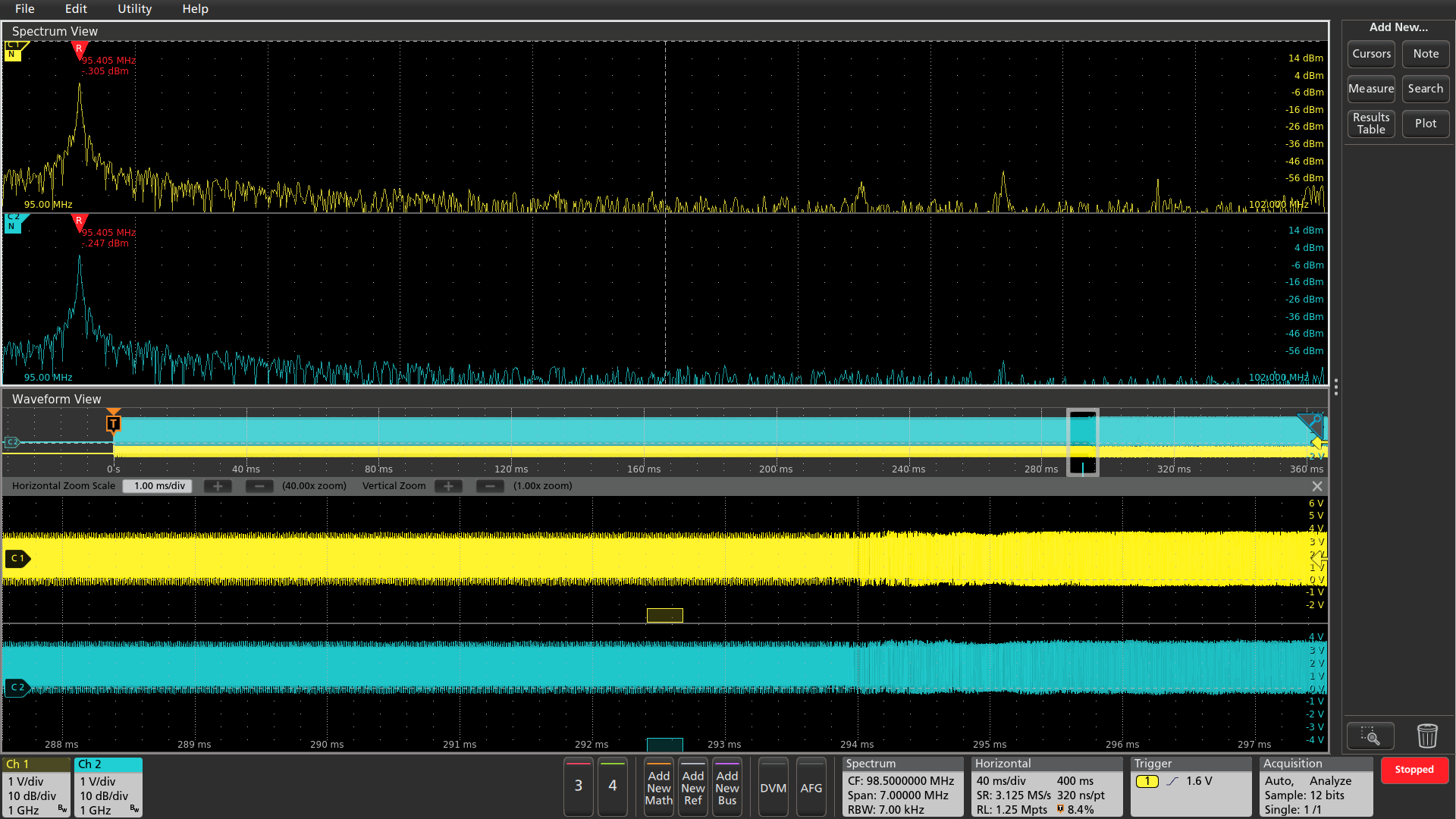

您还可以在多条通道上执行混合域分析,如下图所示。在黄色及蓝色输入通道模拟波形中,每个波形都可显示对应的频谱。注意下面每个波形都是一个小矩形框,这指明了频谱在时域波形中发生的时间点。可以在整个波形中移动这个频谱时间窗口,查看波形中任何时间点上的同步频谱。



通过频谱视图,您还可以在一条以上的通道上同时执行混合域分析。
