在周五的财报会议上，Intel首次了透露了旗下高性能Xe独显的进度， CEO司睿博宣布DG1 GPU达成了一个重要里程碑。
与此同时，从AMD跳槽到Intel的图形及视觉技术市场总监Chris Hook也发了一条推——It's alive，直译起来意思是“它还活着”，但是这条推文实际上应该是暗示Intel的Xe GPU已经点亮测试了。
此前Intel高级副总Raja Koduri暗示明年6月份的台北电脑展上会发布Xe独显，但后面又有消息说还是2020年下半年发布，只不过明年何时发布，现在这个时间点都应该是流片验证了，因为大型芯片流片验证到发布通常需要一年左右的时间，Chris Hook的alive暗示DG1独显已经进入测试阶段了。

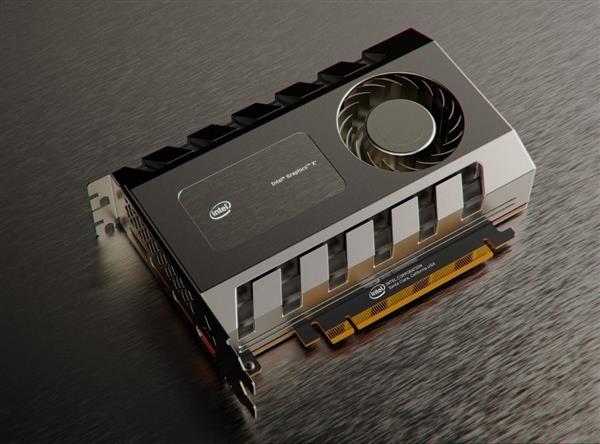

根据之前的爆料，Intel的DG1独显将基于Xe架构，不过这是一款LP低功耗方向的显卡，搭配GDDR6显存，定位在GTX 1050级别的，后者是NVIDIA Pascal架构的中低端显卡，浮点性能1.9TFLOPS左右。
考虑到Intel目前的Gen11核显的浮点性能已经达到了1TFLOPS以上，Xe架构会更先进一代，之前说是核显级的Gen12（也是Xe架构）性能再次翻倍，所以DG1达到2TFLOPS级别的性能应该没压力。

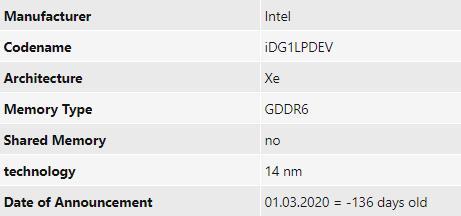

不过DG1独显的工艺可能有点特殊，爆料显示是14nm工艺，而Intel之前的暗示都是说Xe独显使用10nm工艺的。
话说回来，DG1如果是定位在入门级独显市场，那么使用成熟、低成本而且高性能的14nm工艺实际上更合适，所以不排除Intel在Xe独显上使用14nm工艺作为中低端GPU的生产工艺。
当然，2021年的时候Intel还会生产7nm工艺的Xe显卡，不过这是给数据中心准备的高性能GPU，这样一来Intel的Xe显卡就集齐14mm、10nm、7nm三种工艺了。
