纳秒级图像识别芯片问世
2020-03-20 13:02:20
EETOP
点击关注->
创芯网公众号
,后台告知EETOP论坛用户名,奖励200信元
近日来自维也纳大学的一组研究人员开发了一种图像识别
芯片
,可以在数十纳秒内完成图像识别。终于解决了即时图像识别的大难题!
即时图像识别这一壮举是如何实现的?将有哪些应用?
简要回顾一下神经网络
神经网络由与输入和输出互连的加权节点组成。系统输入示例数据,并将输出结果与真实答案进行比较。然后调整节点的权重,直到输出与真实数据匹配为止。
然后,将其他数据显示给网络,重复这个学习过程,直到它能够可靠地识别数据并产生正确的输出为止。

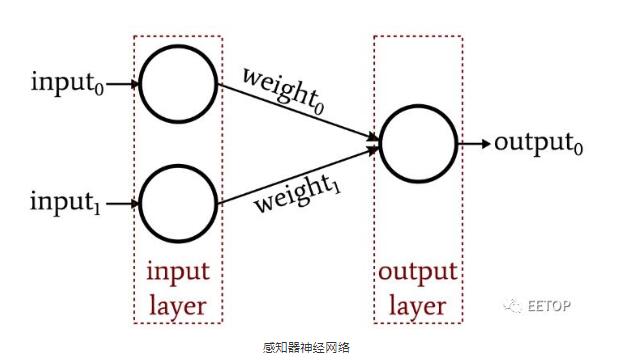

感知器神经网络
即时图像处理的需求
神经网络是当前
人工智能
技术的基础,用于在强大的大型系统上识别高达1000帧/秒的图像,而更常见的系统可以处理高达100帧/秒的图像。
尽管这对于非关键应用是可以接受的,但在需要快速图像识别的应用中可能是一个缺点。例如,研究人员可能需要开发一种智能燃烧系统,该系统可以实时分析发动机的燃烧过程,从而使他们能够确定燃料/空气混合物。
在这种情况下,操作员将受益于几乎可以即时处理图像的设备。目前研究人员声称已经完成了这种设备的研制工作。
神经图像传感器
神经网络滞后的原因是这样的系统需要多个步骤:拍摄图像、传递到神经网络、最后进行处理。处理后,可以生成适当的信号和其他响应。但是,整个过程依赖于传统的
CPU
,后者以离散的时钟周期运行。
为了解决这一障碍,来自TU Wein的研究人员团队创建了一个神经图像传感器,将所有步骤组合到一个单独的封装中,可以在20纳秒内识别出图像。

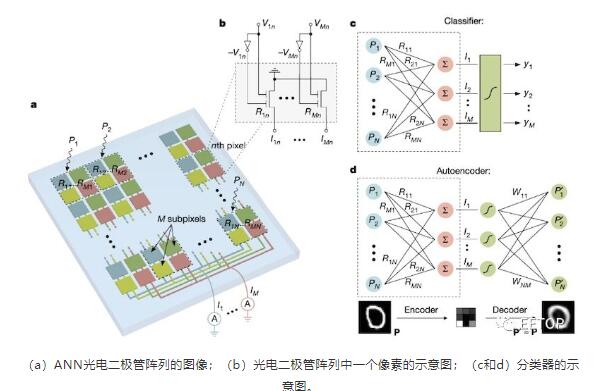

根据发表在《自然》杂志上的研究,他们的设备基于“可重构的二维(2D)
半导体
光电二极管阵列,网络的突触权重存储在连续可调的光响应矩阵中”。

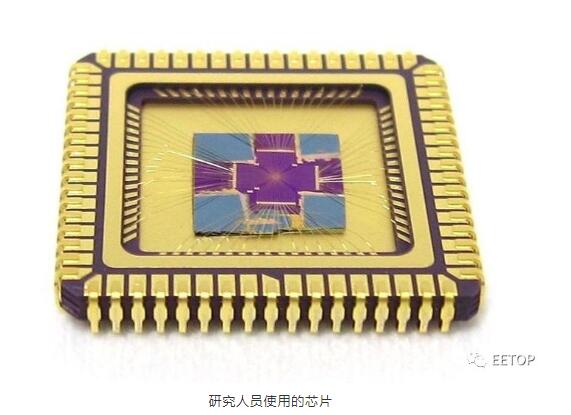

研究人员使用的传感器类似于传统的图像传感器,它由一组光电二极管组成,记录投射到
芯片
上的图像。这种光敏元件是由二烯化钨制成的,这种超薄材料只有三个原子那么厚。这些光敏元件与许多输出元件相连。
研究人员通过将传感器暴露在图像上,并使用计算机程序调整每个像素的灵敏度来训练
芯片
。他们通过调整传感器周围的局部电场来做到这一点。然后改变传感器上的像素,直到
芯片
的输出与任何神经元动作后显示给
芯片
的图像匹配为止。
一旦经过训练,
芯片
就不再需要调整,不需要主机干预
芯片
仍可以继续识别图像。
芯片
的输出在50纳秒内完成。
应用
维也纳大学研究人员目前使用的传感器只有9个像素,但它已经能够识别不同的形状。因为每个像素都与每个加权神经元相连,所以它可以检测多种模式。
尽管此传感器不适用于识别复杂图像,但它在高速环境(包括断裂力学和颗粒检测)中具有真正的潜力。这项研究的意义也可能会影响制造环境,在该环境中,条形码和打印的数值数据会高速通过传感器。
传感器在运行期间不消耗任何电能这一事实也意味着该传感器可能高度适用于低能耗环境,包括一次性电子产品和低能耗IoT系统。
论文链接:https://www.nature.com/articles/s41586-020-2038-x.epdf
