GP100 HBM2显存的位宽虽然达4096-bit，但控制器本身并不大，这主要得感谢HBM对布线、逻辑的要求都比GDDR更低，自然有利于控制核心面积。

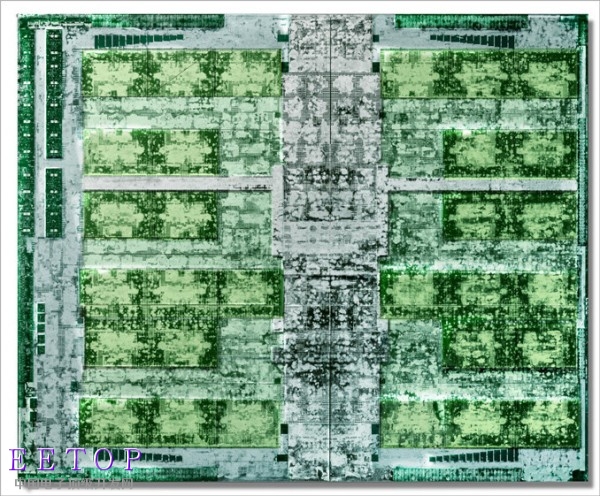

说起核心面积，GP100达到了惊人的610平方毫米，153亿个晶体管的它顺利成为NVIDIA乃至整个GPU历史上最庞大的核心。
此前的桂冠属于麦克斯韦家族大核心GM200，601平方毫米(80亿个晶体管)，然后是AMD Fiji 596平方毫米(89亿个晶体管)。
感谢16nm FinFET工艺，晶体管数量几乎翻番，GP100的核心面积之比GM200增加了区区9平方毫米。

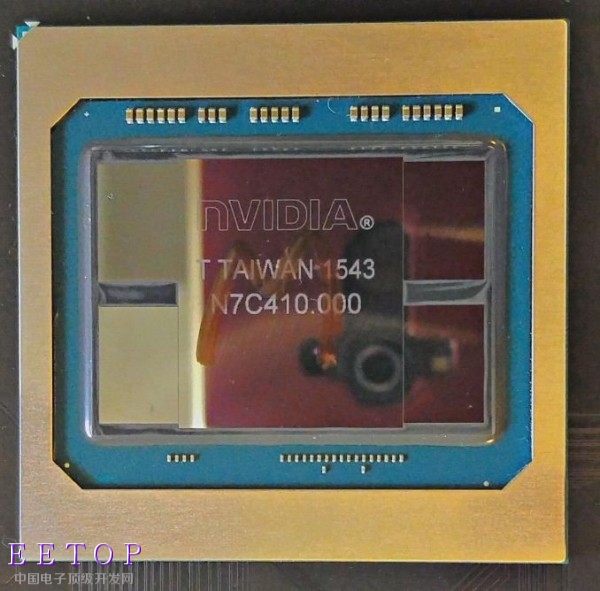

同时，NVIDIA还公布了一张完整的GP100封装照片，可以看见GP100核心与HBM2显存靠的十分之近，没有浪费任何空间，同时也可以看出，HBM2比起AMD Fury X上使用的第一代HBM要大多了。
