国产仪器新突破!中星联华高性能误码分析仪震撼来袭!

2024-11-04 14:28:39 中星联华科技

20241018日,中星联华科技(Sinolink Technologies)举办冲云破误,码到成功”2024秋季新品发布会,此次发布会上中星联华推出全新一代高端高速时域仪器----高性能误码分析仪。

在发布会上,中星联华创始人程军强先生开场发表了讲话,从当前热门应用出发,带大家走进和了解误码仪广泛的应用前景和严苛的技术基础,欢迎广大用户给国产仪器更多的机会,多试用、多提宝贵建议,促进国产仪器更快进步。

在信息技术发展日新月异的今天,中星联华将一如既往聚焦客户关切,紧跟行业发展,及时高效满足客户需求。我们也将持续以开放包容的心态为国产电子测试测量仪器产品体系增砖添瓦!

随后中星联华技术支持总监、测试测量加油站创始人,业内人称水哥的行业应用大咖苏水金先生,为大家揭晓了中星联华2024金秋第一款重磅新品-----业内领先的高性能误码分析仪!发布会现场苏水金先生将自身爱好与误

码仪产品特色相结合,在跑步机上为大家带来了一场别开生面的发布会,快与稳,酣畅淋漓!


冲云破误,码到成功

Sinolink

随着人工智能、数据中心、5G/6G、云存储和云计算、以及自动驾驶的飞速发展,高速串行信号的数据速率也越来越高,以太网数据传输速率已经从100G200G迅速攀升至400G800G、未来的1.6T,这些产业的飞速发展对误码仪的速率和性能提出了极高的要求。

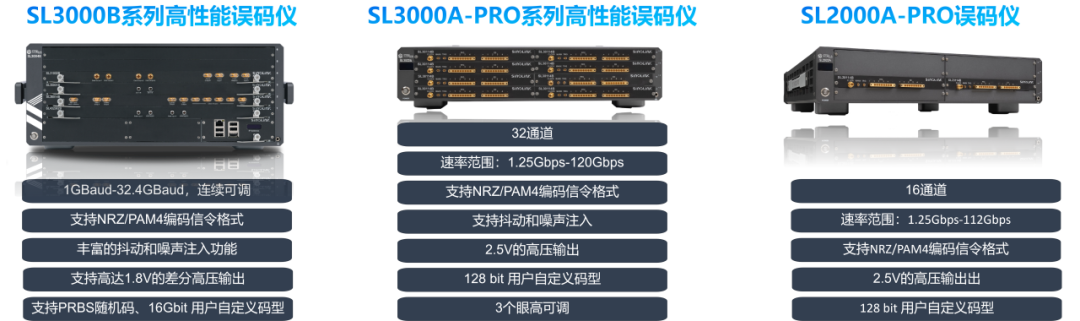

中星联华作为误码仪专家,为应对不同客户需求和应用场景,发布了三大系列产品:SL3000BSL3000A-PROSL2000A-PRO


产品数据速率可高达120Gbps,支持注抖加噪创建压力信号,满足从芯片、模组,到整机、系统产品研发阶段,高速测试应用严苛要求,让全球用户再添高精尖测量测试设备新选择!

本次发布的高性能误码仪具有如下几大特色:



模块化

多通道灵活配置

3232

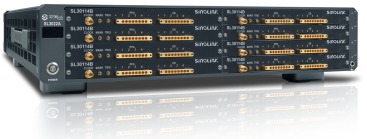

中星联华的高性能误码分析仪采用模块化设计,可根据测试需求,灵活的配置通道数和功能。其中3000A-Pro系列误码仪单机最多可支持3232收,单机支持通道数量已经走到了世界的前列,站在误码仪行业的高峰。


高速率

1G-120Gbps

数据速率灵活可调

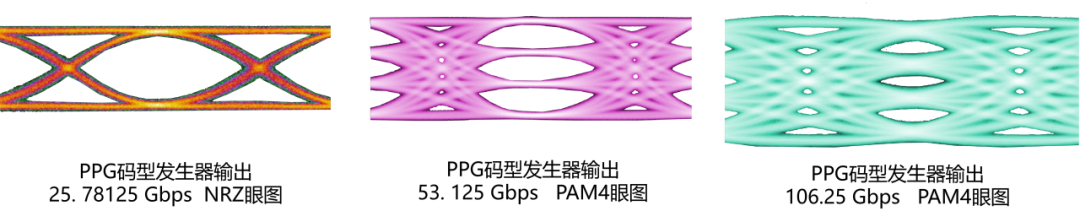

中星联华的高性能误码仪支持NRZ/PAM4切换,每个通道数据速率最低1Gbps,最高支持60GBaudPAM4120Gbps,并且速率灵活可调。 图片62.png



压力眼

注抖加噪

让信号拥有72般变化

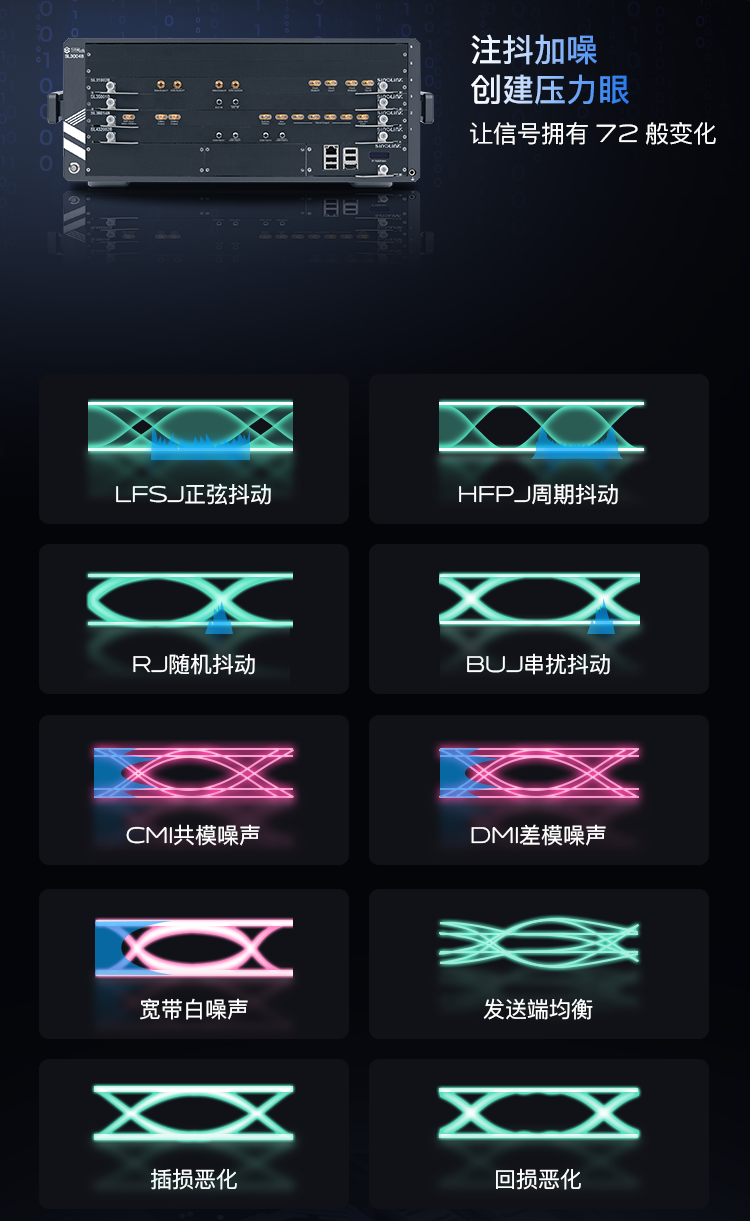

中星联华的高性能误码分析仪是国内首个支持注入抖动和加噪声创建压力信号高性能误码仪,也是目前国内首款能够满足接收端抖动容限JTOL和噪声容限ITOL测试的误码仪,其中可支持的注入抖动类型有低频正弦抖动、高频周期抖动、BUJ串扰抖动、RJ随机抖动以及SSC扩频时钟等;支持的噪声类型有CMIDMI和宽带白噪声,有效地解决卡脖子的难题。 图片63.png



UDP

16Gbit超长用户自定义码型

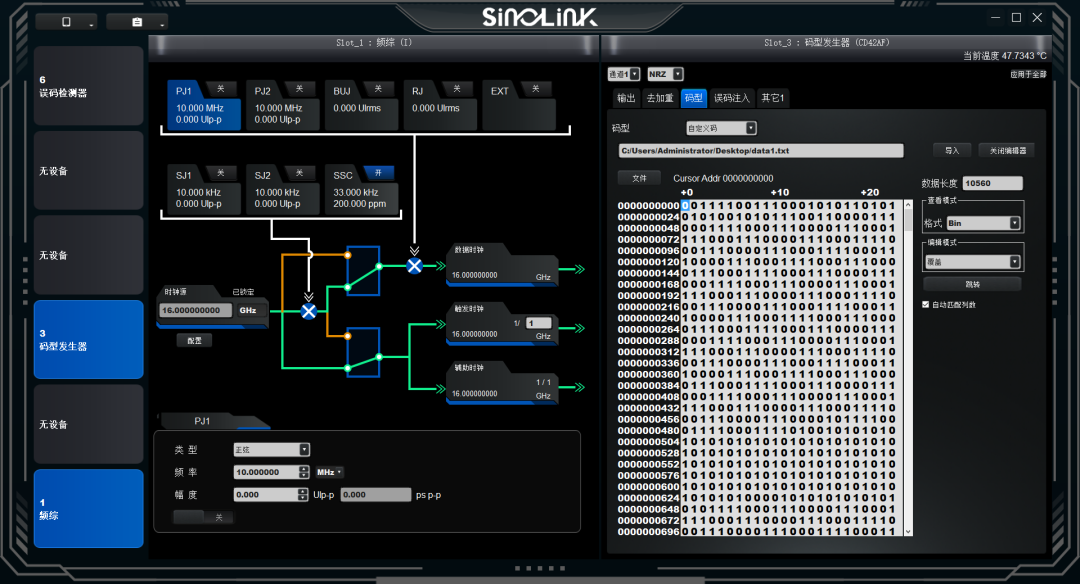

中星联华的高性能误码仪支持伪随机码PRBS7/9/13/15/23/31PRBS13QPRBS31QJP03BSSPRQ等及最高16Gbit用户自定义码型输入,可以满足各种标准和非标准测试要求。 图片64.png


高压输出

2.5V差分高压输出

中星联华的高性能误码分析仪PPG最高可输出2.5V差分电压,可以应对需要高压输出的测试场景。 图片65.png

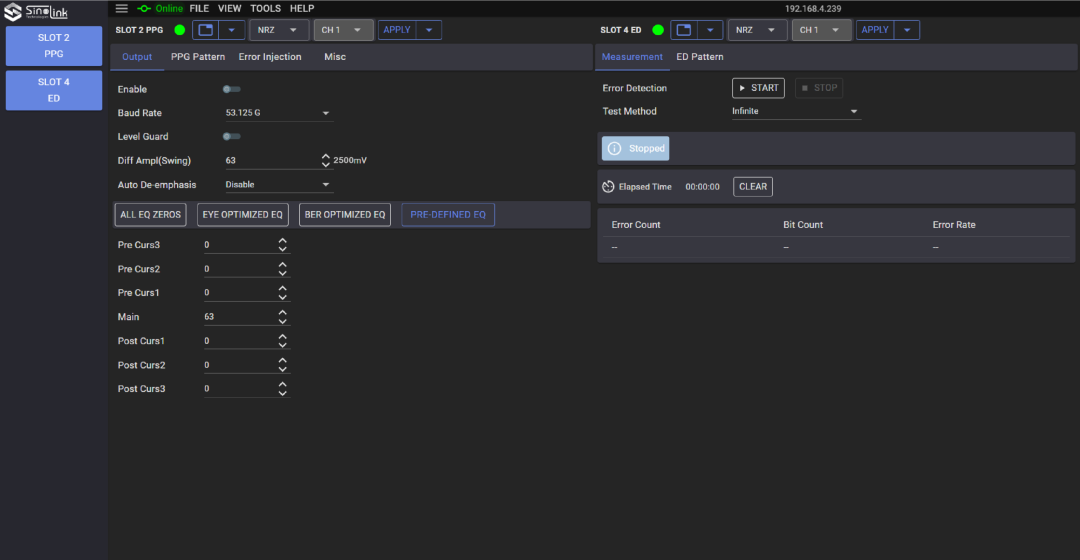

中星联华高性能误码仪支持发送端FFE均衡功能,可设置Pre-Cursor/Post-Cursor/Main-Cursor,内置最高7Taps FFE,可提供灵活的与失真校准设置来进行通道补偿。同时ED误码检测器,内置了CDR时钟恢复功能,无需外部时钟输入就直接可以进行误码检测。误码检测范围支持:1Gbps-120Gbps,并且支持接收端自动均衡。



典型应用

Sinolink

高速Serdes芯片/接口测试

Part.01

高速芯片/接口接收端

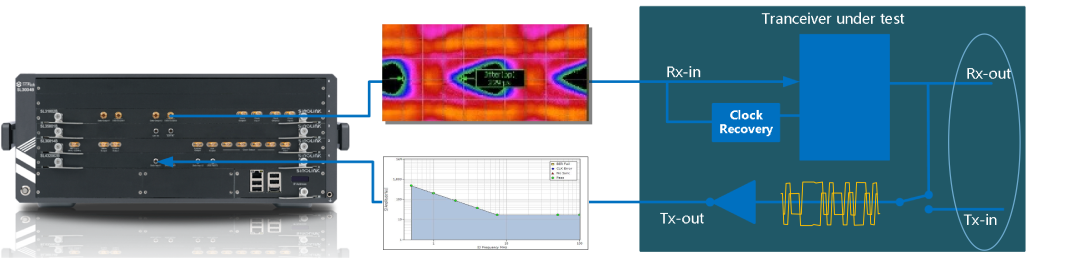

抖动噪声容限测试 图片66.png

随着高速总线的数据越来越高,像PCIE4 16GPCIE5.0数据速率32GPCIE6.0的数据速率64GPCIE5.0采用NRZPCIE6.0采用是PAM4编码。

误码仪是进行高速接收端测试必备仪器,要做接收端容限测试,需要生成各种压力信号来模拟真实场景。通过高速误码仪的PPG来注入抖动加噪声来创建压力信号,模拟真实场景完成接收端端抖动容限和噪声容限测试

光通信测试

光模块是把电信号变成光信号,把光信号变成电信号,因此也被称为通信界的魔法师。光模块里用到的芯片可分为光芯片和电芯片,其中激光器、探测器是属于光芯片TIA跨阻放大器、LA限幅放大器、CDR时钟恢复芯片、驱动芯片DSPMUX/DEMUX等属于电芯片



Part.02

高速光通信激光器芯片晶圆级

眼图测试

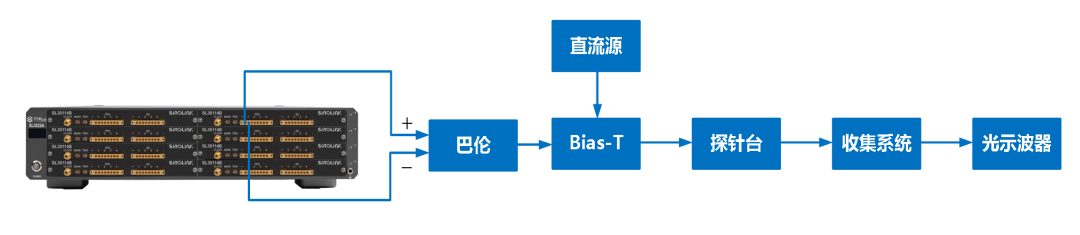

芯片的性能好坏,需要验证和测试。光芯片有激光器芯片和探测器芯片,下面是高速光通信激光器芯片晶圆级眼图测试案例,整个测试系统包括误码仪、探针台、被测晶圆和光示波器。其中误码仪的PPG作为电激励信号,通过探针台连接到片上晶圆,把输出的光信号连接到光示波器上进行眼图测试



Part.03

芯片测试

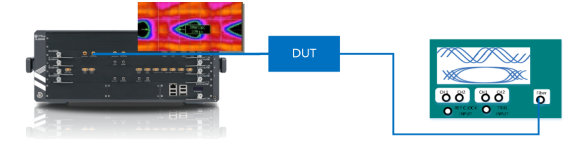

在电芯片测试中,为了验证TIA跨阻放大器、LA限幅放大器、CDR时钟恢复芯片、驱动芯片DSPMUXDEMUX等属于电芯片的极限能力,需要利用误码分析仪注入SJ正弦抖动、RJ随机抖动来创建压力信号模拟真实环境的型号来评估芯片的极限特性。



Part.04

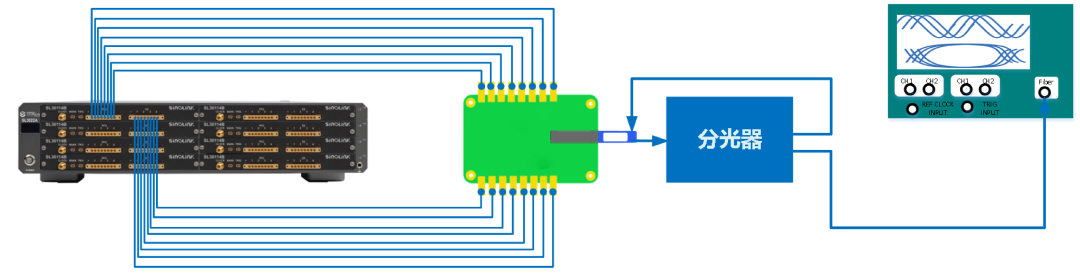

光模块测试


光模块中包含了光芯片和电芯片测试,在测试过程中利用误码分析仪的PPG输出高速的伪随机码型接到光模块的测试夹具上,而后利用光示波器测试经过光模块输出的光信号的抖动眼图、Margin、消光比、光功率等,同时利用误码分析仪的误码检测端进行误码率测试



高速互连测试

Part.05

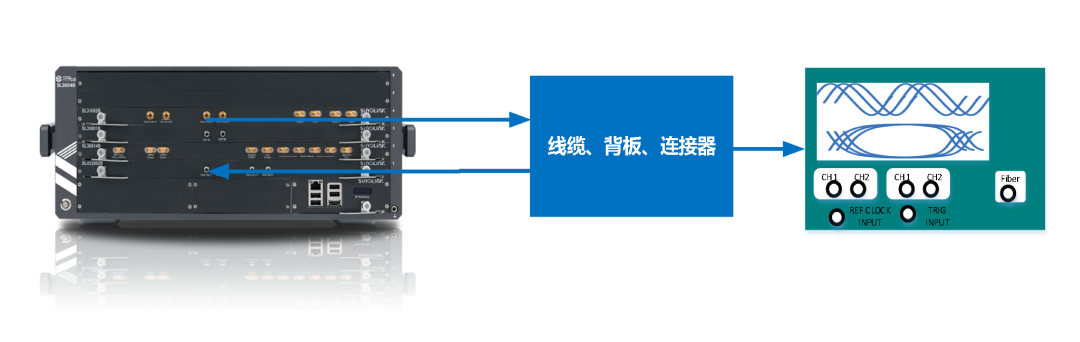

高速互连测试 图片70.png

高速系统中包括发射机、接收机以及高速传输互连链路,其中高速互连传输链路包含高速光互连和高速电互连,在高速信号传输链路中,互连链路上任何一个环节的问题,可能影响整个系统工作的效率以及稳定性,因此需要对高速互连中的连接器、线缆、背板等进行验证和测试。高速互连链路除了需要VNA/TDR测试插损和阻抗,还需要用误码仪做串扰源测试以及误码率测试,以及利用示波器做抖动眼图测试,因此误码仪是高速互连评估测试中不可获缺的部分。



相干光通信

Part.06

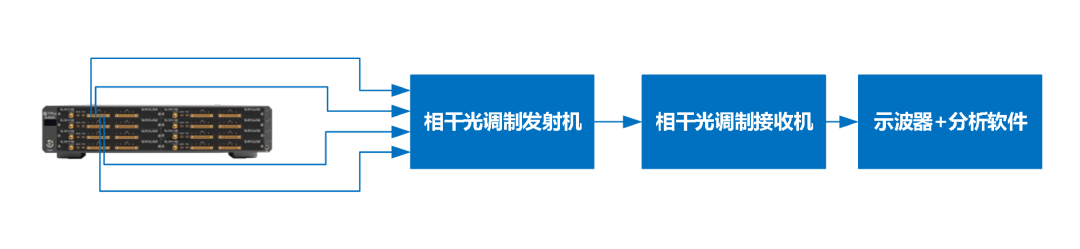

相干光系统验证 图片71.png

相干光通信广泛应用于长距离光传输网、数据中心短距离光互联中以及激光通信中。其中构建星间链路,利用激光通信可以大幅提升星间链路数据传输速率。利用误码仪的PPG可以产生2/4路基带IQ BPSKQPSK16QAM电信号调制到相干光的发射机上,通过光传输,相干光接收机收到光信号,把光信号转成电信号,然后利用示波器采集数据进行处理分析得到星座图和EVM,来完成相干光系统测试验证。

中星联华高性能误码分析仪具有模块化设计、灵活的通道配置、高速率、注抖加噪创建压力眼信号、超长用户自定义码型等业内领先的核心技术,可用于高速Serdes芯片和高速接口、光芯片、光器件、光模块、光传输、高速互连等领域苛刻的测试

未来,中星联华将继续秉承开放包容的心态,在产业龙头的需求牵引下,在国家的大力支持下,与国内外同行共同成长,不断开拓,以开放包容的心态持续为国产电子测量仪器产品体系增砖添瓦,为行业应用打造更多可靠易用的测试测量工具!



新品预订和试用申请

Sinolink



1018日起,高性能误码分析仪将开通试用和预定通道。感兴趣的朋友请拨打下方电话或扫描下方二维码申请样机试用。
