详细评测:160亿晶体管、4纳米苹果A16 GPU、TDP强势吊打英特尔i9-12900KS,单核性能已接近!

2022-09-08 13:06:03 来源:EETOP

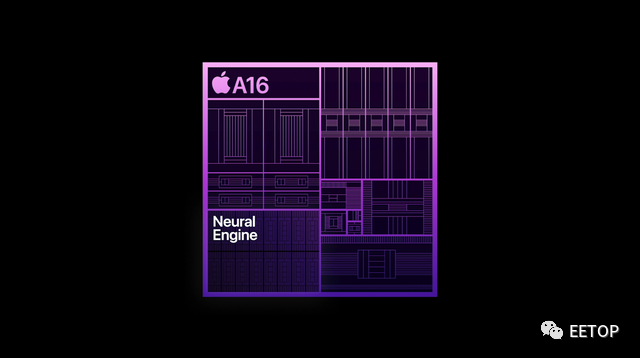

9月8日消息,今日凌晨,苹果发布了iPhone14系列以及新一代的A16仿生芯片新款A16 Bionic,采用台积电4纳米工艺,集成了160亿个晶体管,是苹果首款采用4nm工艺的芯片配备了两个性能核和四个能效核,另外还有5核的GPU和16核的神经引擎,有着更高的内存带宽。苹果表示,A16 Bionic性能有8%的提升,同时功耗降低了20%。


自从苹果推出M1以来,苹果处理器已经具备了和英特尔最新桌面处理器相叫板的能力。那么此次的A16性能和英特尔的主流桌面处理器酷睿i9-12900KS性能对比具体表现如何?

为此我们收集到国外科技网站刚刚发布的两款处理器详细对比及评测内容,整理给大家。

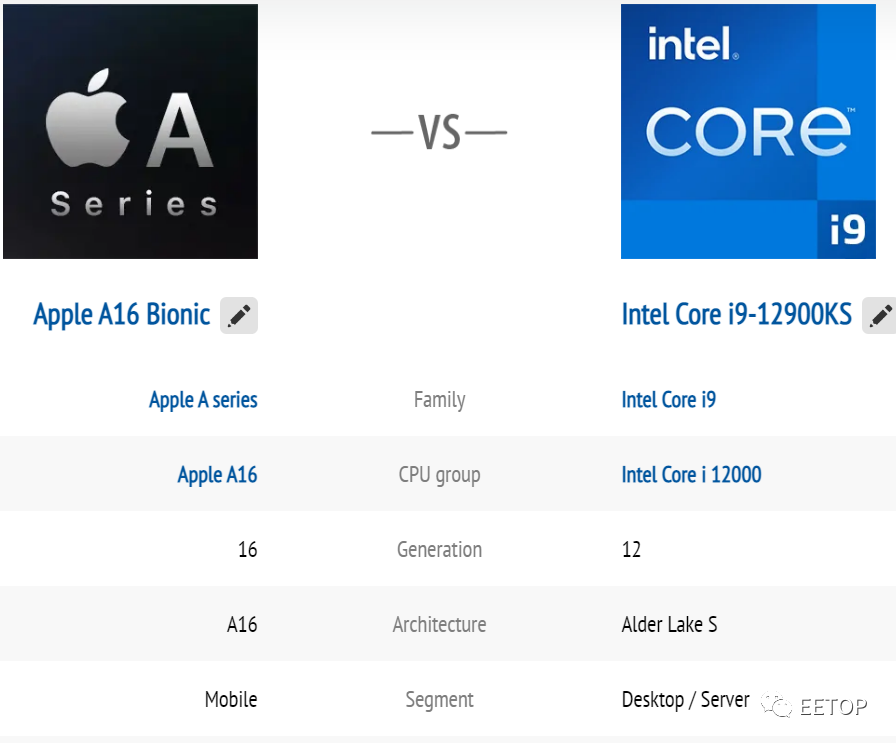

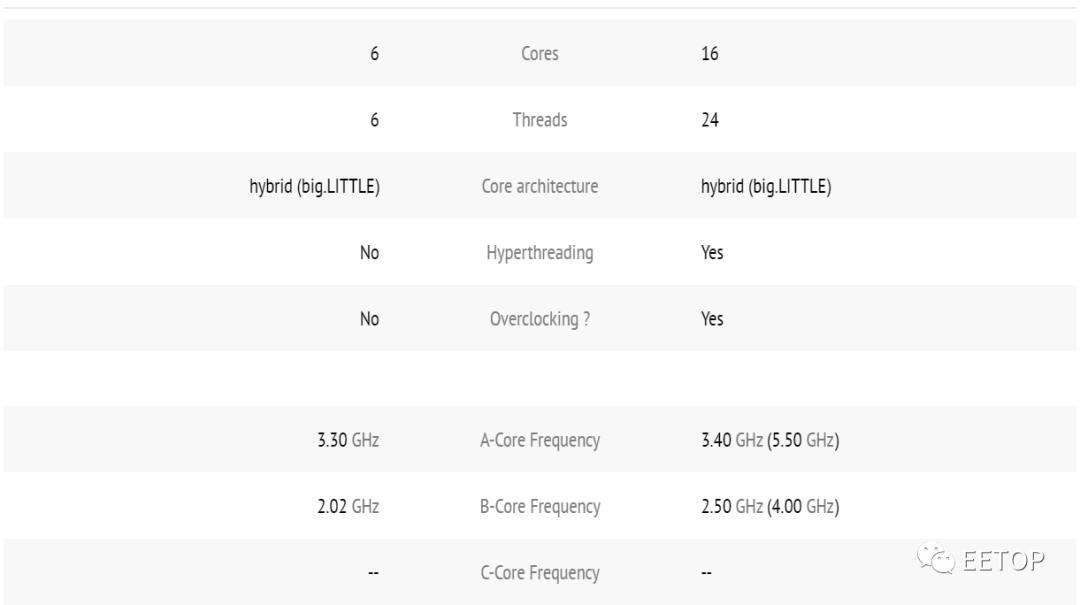

中央处理器内核和基本频率



集成显卡

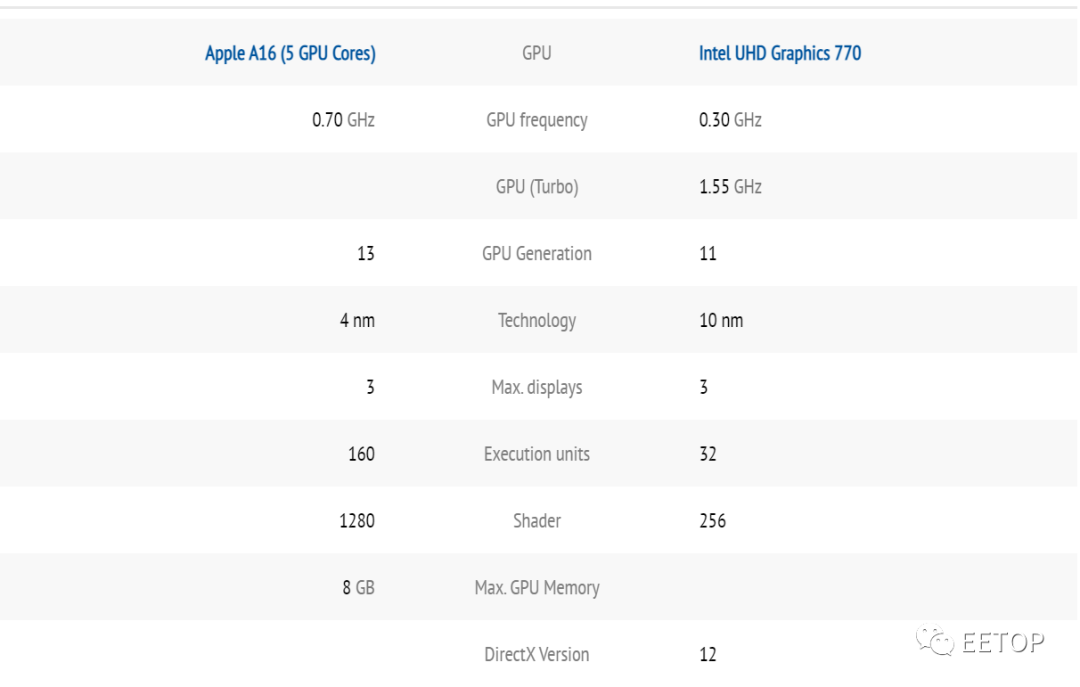

苹果A16仿生或英特尔酷睿i9-12900KS具有集成显卡,简称iGPU。iGPU 将系统的主内存用作图形内存,并位于处理器芯片上。具有集成显卡的处理器也称为 APU(加速处理单元)。

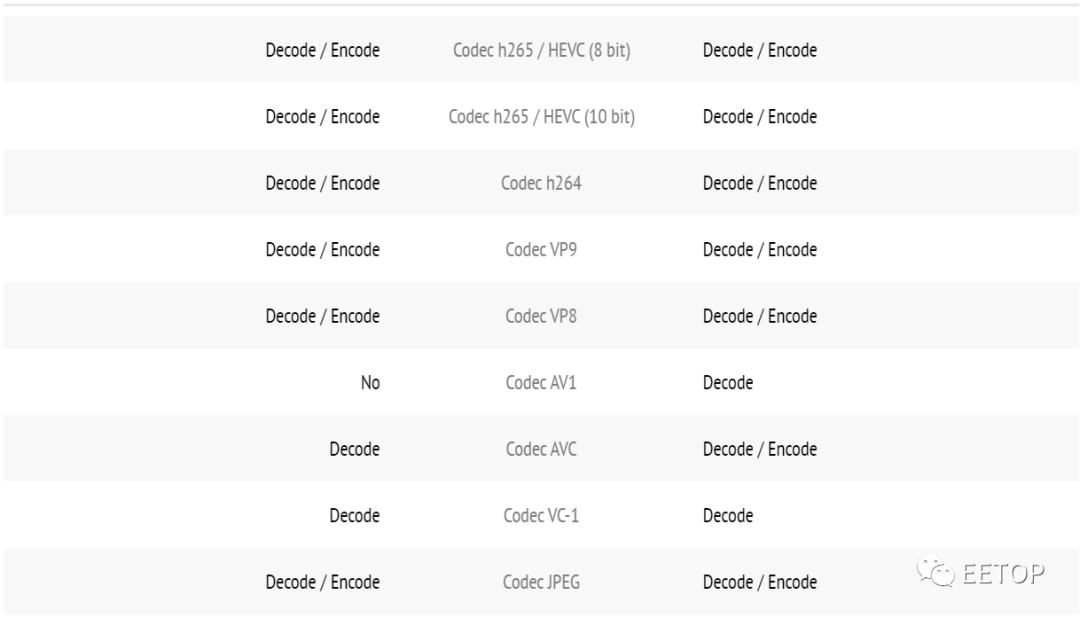

硬件编解码器支持

在硬件中加速的照片或视频编解码器可以大大加快处理器的工作速度,并在播放视频时延长笔记本电脑或智能手机的电池寿命。




内存

内存类型以及内存量会极大地影响处理器的速度。内存带宽取决于几个因素,并以每秒千兆字节为单位。

RFU7jyY2Qhkibib7WXT4IYA/640?wx_fmt=png" data-type="png" data-w="1224" data-index="7" data-origin-display="" _width="100%" crossorigin="anonymous" alt="图片" src="https://www.eetop.cn/uploadfile/2022/0908/20220908011146366.jpg" data-fail="0" style="margin: 0px; padding: 0px; outline: 0px; max-width: 100%; box-sizing: border-box !important; overflow-wrap: break-word !important; vertical-align: bottom; height: auto !important; width: 677px; display: initial; visibility: visible !important;"/>


热管理

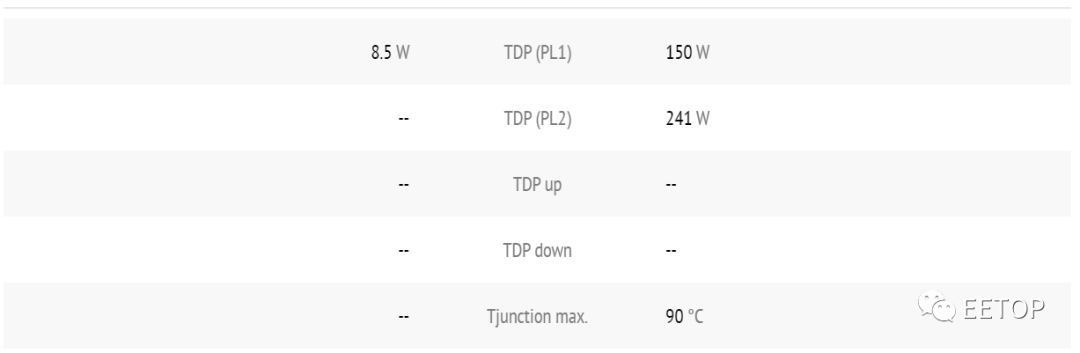

散热设计功耗(简称TDP)指定了充分冷却处理器所需的冷却解决方案。TDP通常只给出CPU实际消耗的粗略概念。

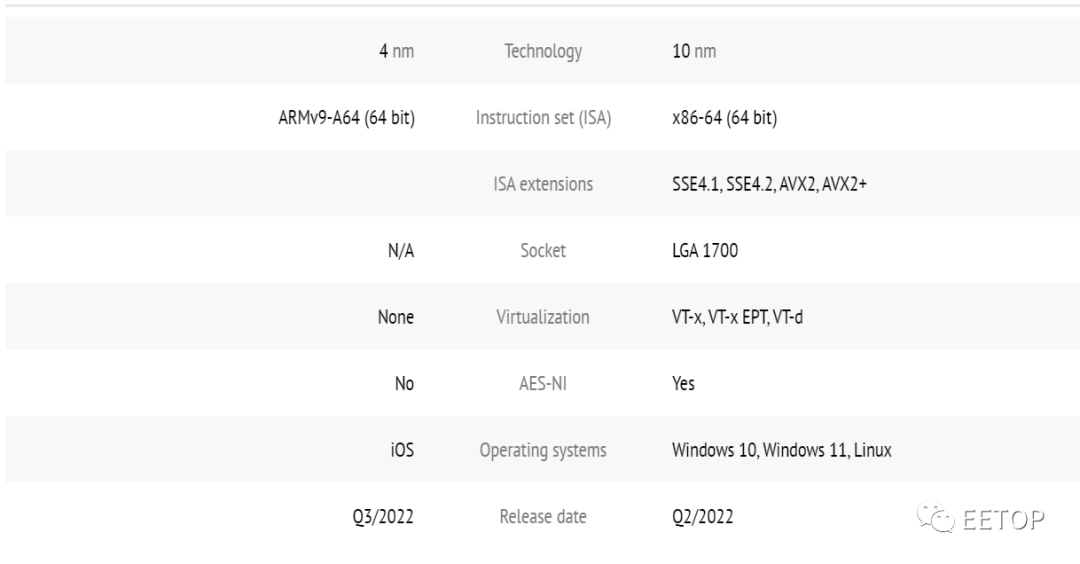

技术细节

在这里列出了有关Apple A16 或英特尔酷睿 i9-12900KS 的 2 级和 3 级缓存大小的信息、制造工艺以及处理器 ISA 扩展等。



跑分对比

这里采用Geekbench 5做跑分对比,Geekbench 5是一个交叉平台基准测试,大量使用系统内存。快速的内存将推动结果很多。单核测试仅使用一个 CPU 内核,内核数量或超线程能力不计算在内。

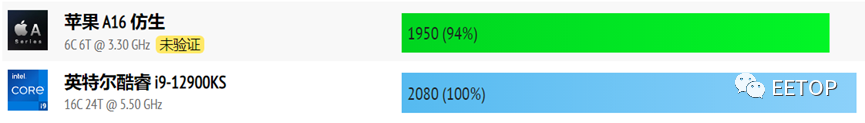

单核跑分


可以看到作为一款移动端的处理器,A16单核性能已经与英特尔i9-12900KS基本持平。

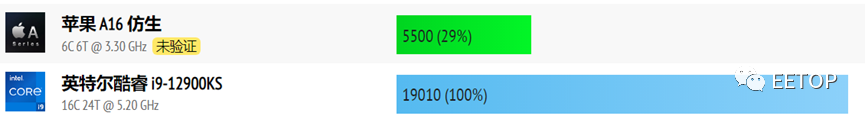

多核跑分


由于i9-12900KS具有16个核心,大大多余A16的6个核心,因此体现出多核跑分i9-12900KS更高。

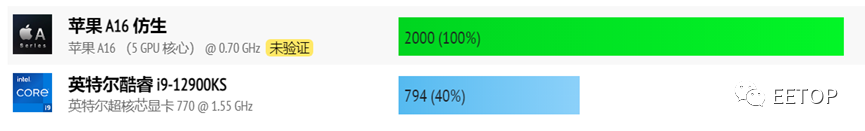

iGPU - FP32 性能(单精度GFLOPS)

处理器内部图形单元的理论计算性能,在GFLOPS中具有简单的精度(32位)。GFLOPS 表示 iGPU 每秒可以执行多少亿个浮点运算。

从集成显卡F32性能上来看A16确实吊打英特尔的i9-12900K。
