随着传感和数据成为大多数现代电子设备不可或缺的一部分,人们越来越关注模数转换器(ADC) 的性能。为确保准确可靠的数据采集,ADC 是信号链中最重要的组件之一。


以 VDD、VSS 为参考,Agile Analog 的新型 agileADC 是一种传统的电荷再分配 SAR ADC。图片由Agile Analog提供

有许多不同的 ADC 架构,每种架构都有其独特的权衡。本周,Agile Analog 宣布推出一款具有可定制功能的新型 12 位 SAR ADC

什么是 SAR ADC?

经常使用的最流行的 ADC 架构之一是逐次逼近寄存器(SAR) ADC

在高层次上,SAR ADC 的工作原理是采用二进制搜索算法将输入电压与参考值相匹配。SAR ADC 依次使用采样和保持电路来跟踪 ADC 的模拟输入。然后,该采样输入连同来自内部 DAC 的输入被送入比较器,其输出以二进制增量进行调整,以尽可能接近采样值。

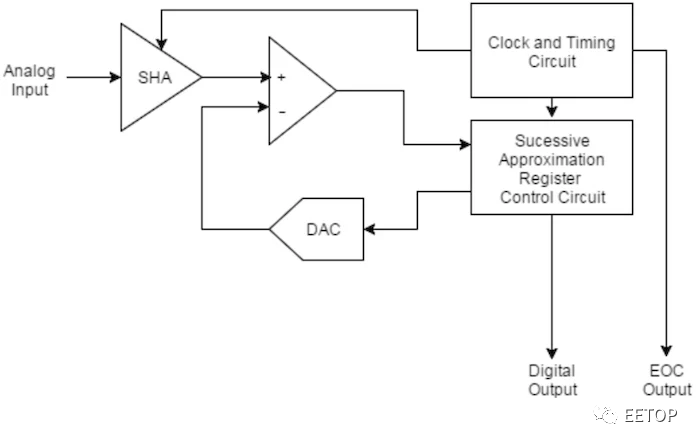

图片SAR ADC 框图

该架构依赖于一个反馈回路,其中比较器的输出通知下一个二进制增量以针对模拟输入进行测试。此外,该电路依靠时钟和时序控制电路以及寄存器控制电路来促进正确操作。

12 位 ADC的吸引力

近年来,出现了更高分辨率 ADC 的趋势,尤其是 12 位 ADC。

原因之一是在广泛的应用中对更高准确度和精密度的需求不断增加。如今,从智能手机到可穿戴设备的一切都具有传感功能,这使得对精确和高分辨率 ADC 的需求比以往更加普遍。

对于许多应用,12 位 ADC 提供了高分辨率和低功耗的良好组合。高分辨率使器件能够以比低分辨率 ADC更高的精度捕获输入信号中的微小变化。这种高分辨率/低功耗组合在需要对电池供电电子设备(如可穿戴设备或智能手机)进行精确测量的应用中尤为重要。

Agile为其基于SAR的 ADC带来了可定制性

Agile Analog 的新产品称为agileADC,是一种基于电荷再分配 SAR 的 ADC,由 ADC 内核、内部参考发生器、输入多路复用器和数字控制器组成。此外,该器件还允许用户自定义某些功能,例如输入通道最多可达 16 个,采样率可达 64 MSPS。每个输入通道还可以配置为缓冲或非缓冲,并支持差分或单端输入。

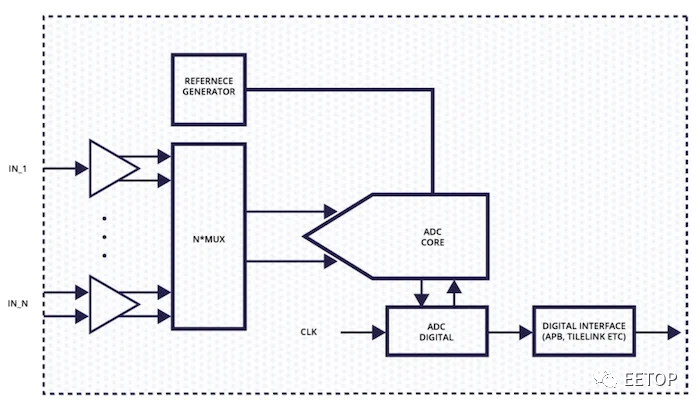

agileADC框图。图片由Agile Analog提供

根据 Agile Analog 的说法,agileADC 的规格包括 69 dB 的 SINAD、11.3 位的 ENOB 和高达 70 dB 的 SNR。有关该芯片及其功能的更多详细信息尚未公布。

来源:EETOP编译自allaboutcircuits
