【泰克电源设计与测试】致工程师系列之二:
2020-03-16 16:26:09
来源:
泰克
对市场新推出的低功耗IC 及功率器件特性无法准确把握?是否真正在自己的
电源
设计中发挥最大的作用,缺少一种简单经济的评价方法。对于
电源
产品设计,大功率开关管的选择是非常关键也是非常困难的。 如何在系统调试之前对IGBT模块特性进行
测试
,尤其基于桥式拓扑结构,在不同的负载条件
测试
IGBT及相应的二极管的特性?这些成为工程师非常头疼的问题。
功率器件动态参数/双脉冲
测试
功率器件如MOSFET和IGBT提供了快速开关速度,能够耐受没有规律的电压峰值,被广泛应用于
电源
转换产品的设计。尤其最新第三代
半导体
SiC和GaN快速发展和应用可以毫不夸张的说给
电源
行业带来颠覆性的变化。对于设计工程师来说却带来了非常大的
测试
挑战,如何保证选用的高速功率器件能稳定可靠的运行在自己的
电源
产品中,我们需要了解功率器件的动态特性:
器件在不同温度的特性
短路特性和短路关断
栅极驱动特性
关断时过电压特性
二极管回复特性
开关损耗
测试
等

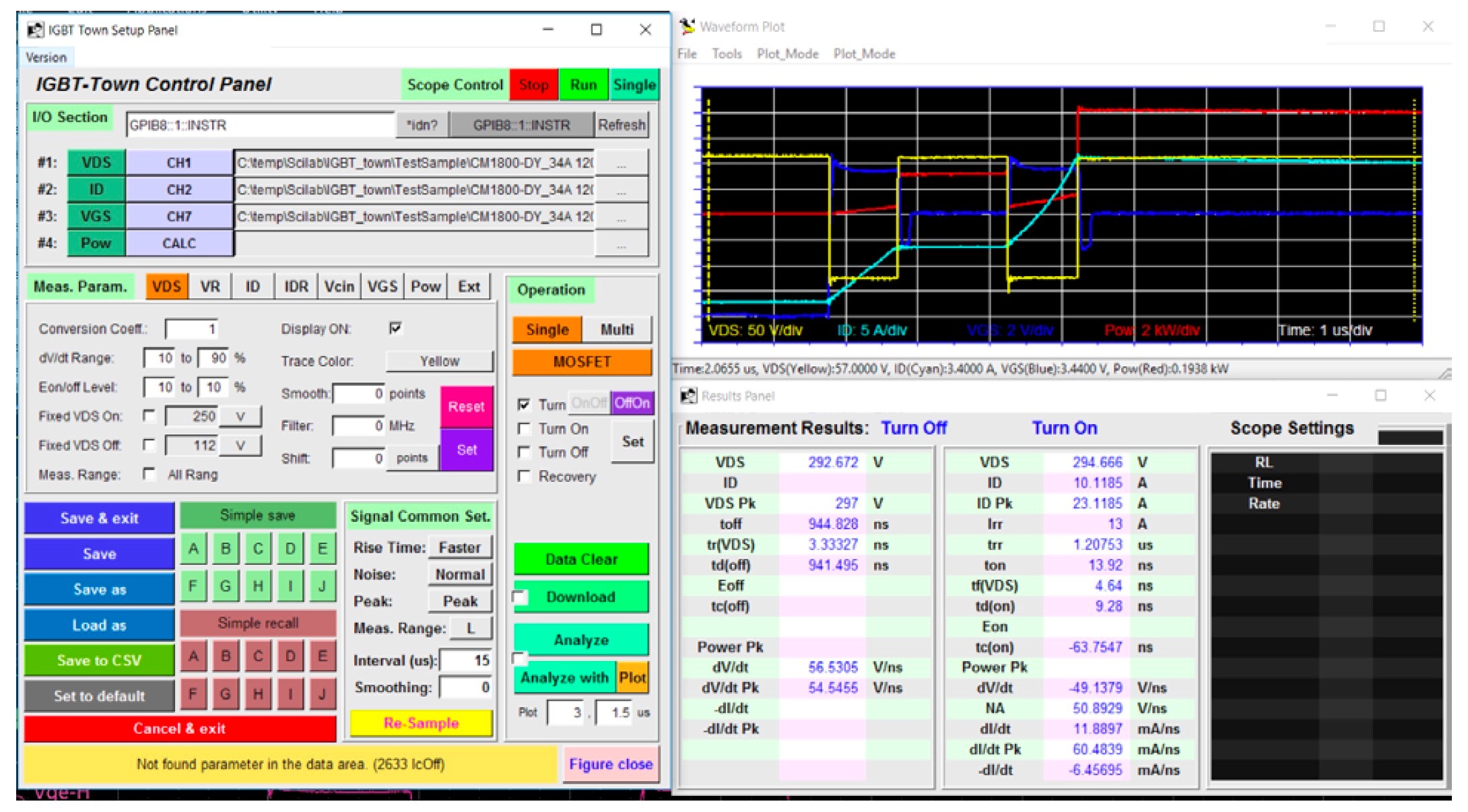

泰克推出了IGBT Town功率器件支持单脉冲,双脉冲及多脉冲
测试
方案,集成强大的发生装置,数据
测试
装置及软件。用户可以自定义
测试
条件,
测试
项目包含:Toff, td(off), tf(Ic),Eoff, Ton, td(on),tr(Ic), Eon, di/dt, dv/dt, Err, qrr, Irr based on IEC60747。推荐解决方案:MSO54 + 5-wins + 5-PWR + TIVM02 + TIVH08 + TCP0030A + IGBT town软件。
采用双脉冲法,用信号发生器设置脉宽为1uS,周期为2.5uS,脉冲次数为2次,
示波器
采用单次触发。
采用MSO58功率器件分析功能可以直接得出CoolGaN™的动态参数。左下的
测试
提示Ic off是因为英飞凌的CoolGaN™完全没有反向恢复电流,从
测试
数据中可以看到基于英飞凌的CoolGaN™专用驱动1EDF5673K下的CoolGaN™ IGO60R070D1速度还是非常快的,而且完全没有反向恢复损耗。
从
测试
结果可以看出该方案特点:
可靠、可重复地
测试
IGBT及MOSFET(包括第三代
半导体
器件SiC、GaN)功率
半导体
动态特征;
测量
的特征包括开启、关闭、开关切换、反向恢复、栅极驱动,开关损耗等参数;
适用于用户对
测试
环境的自定义;
全部使用泰克
示波器
及原厂
电源
探头,可准确补偿探头延迟,专用的开关损耗算法,提供可靠的
测试
结果;
独特的IsoVu 探头,最高800MHz带宽高达120dB共模抑制比,准确
测试
驱动信号的真实情况。
高功率
半导体
器件检定
测试
开发和使用MOSFET、IGBT、二极管及其他大功率器件,需要全面的器件级检定,如击穿电压、通态电流和电容
测量
。Keithley高功率参数化曲线跟踪仪支持所有的器件类型和
测试
参数。Keithley高功率参数化曲线跟踪仪包括检定工程师快速开发全面
测试
系统所需的一切。ACS-Basic基本版软件提供了完整的器件特性分析,包括实时跟踪模式及全部参数模式,实时跟踪模式用来迅速检查基础器件参数,如击穿电压;全部参数模式用来提取精确的器件参数。

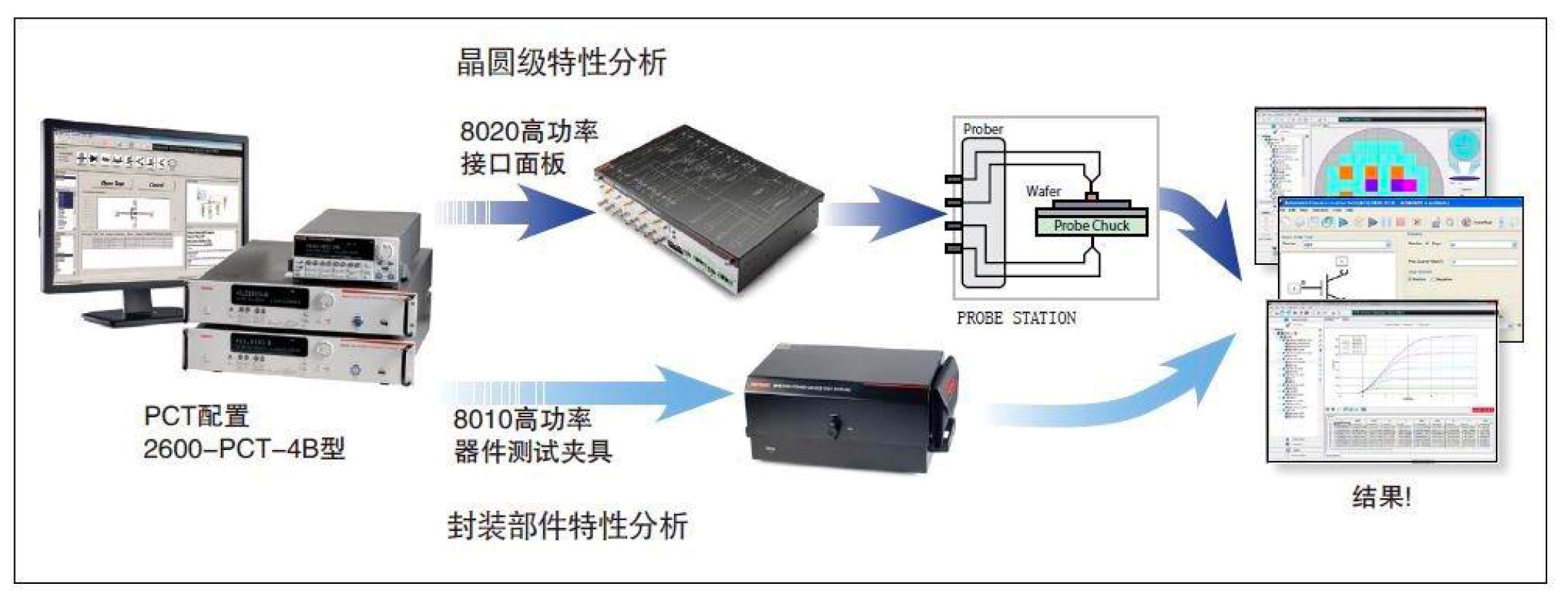

测试
平台搭建
Keithley提供完整解决方案
从实验室到工厂,从晶圆级到独立封装器件,从
测试
设置到分析结果,为最优性价比设计的一体化完整解决方案。从实验室科研级别的单台SMU源表到适用于高功率
半导体
器件检定的完整
测试
方案,再到适用于自动晶片级
测试
系统,Keithley均能为您提供最优性价比的完整解决方案。其方案配置如下:
硬件:上至3kV/100A的功率电平,下至uV/fA级别小信号的宽动态范围;(SMU, 4200,PCT,S500多硬件平台覆盖) ;
软件:ACS-Basic支持各种Keithley仪器,用于
半导体
器件检定、可靠性
测试
、参数化
测试
以及元器件功能
测试
;
夹具:传统连线
测试
夹具、8010高功率器件
测试
夹具、手动/自动探针
测试
台 。
你的难点痛点,是我们的着力点。作为
电源
行业值得信赖的
测试
专家,泰克为工程师在
电源
设计各个阶段提供可靠的解决方案,使工程师坚定每一步设计,优化每个阶段设计,从而加速新产品的上市周期。了解
电源
测试
全过程更多解决方案,
https://www.tek.com.cn/power-solution-hub
。
关于泰克科技
泰克公司总部位于美国俄勒冈州毕佛顿市,致力提供创新、精确、操作简便的
测试
、
测量
和监测解决方案,解决各种问题,释放洞察力,推动创新能力。70多年来,泰克一直走在数字时代前沿。欢迎加入我们的创新之旅,敬请登录:tek.com.cn
