GDDR7规范重磅发布!深度解读

2024-03-10 11:12:32 来源:EETOP
JEDEC 上周二(3月5日))发布了 GDDR7 DRAM 的官方规范,这是显卡和其他 GPU 驱动设备的长期内存标准的最新版本。最新一代 GDDR 带来了内存容量和内存带宽增益的组合,后者主要由内存总线上切换到 PAM3 信号驱动。最新的GDDR 标准还增加了每个 DRAM 芯片的通道数量,添加了新的接口训练模式,并引入了片上 ECC 以保持内存的有效可靠性。

JEDEC 董事会主席 Mian Quddus 表示:“JESD239 GDDR7 标志着高速内存设计的重大进步。随着向 PAM3 信号的转变,内存行业有了一条新的途径来扩展 GDDR 设备的性能并推动图形和各种高性能应用的不断发展。”

GDDR7 最大的技术变化是内存总线上的两位不归零 (NRZ) 编码转换为三位脉冲幅度调制 (PAM3) 编码。这一变化允许 GDDR7 在两个周期内传输 3 位数据,比在相同时钟速度下运行的 GDDR6 多传输 50% 的数据。因此,GDDR7 可以支持更高的总体数据传输速率,这是使每一代 GDDR 连续比其前身更快的关键组件。


一代 GDDR7 的数据传输速率预计约为 32 Gbps/pin,而内存制造商此前曾表示,最高可达 36 Gbps/pin。然而,GDDR7 标准本身为更高的数据传输速率(高达 48 Gbps/pin)留出了空间,JEDEC 甚至在其新闻稿中宣称 GDDR7 内存芯片“每台设备的速率高达 192 GB/s [32b @ 48Gbps]” 。值得注意的是,这比 PAM3 信号本身带来的带宽增长要高得多,这意味着GDDR7的设计中有多个级别的增强。

深入研究规范,JEDEC还再次将单个32位GDDR内存芯片细分为更多的通道。GDDR6提供了两个16位通道,而GDDR7将其扩展到四个8位通道。从终端用户的角度来看,这种区别有些武断——它仍然是一个32位芯片,运行速度为32Gbps/pin——但它对芯片内部的工作方式有很大的影响。特别是JEDEC保留了GDDR5和GDDR6每通道256位预取,使GDDR7成为32n预取设计。

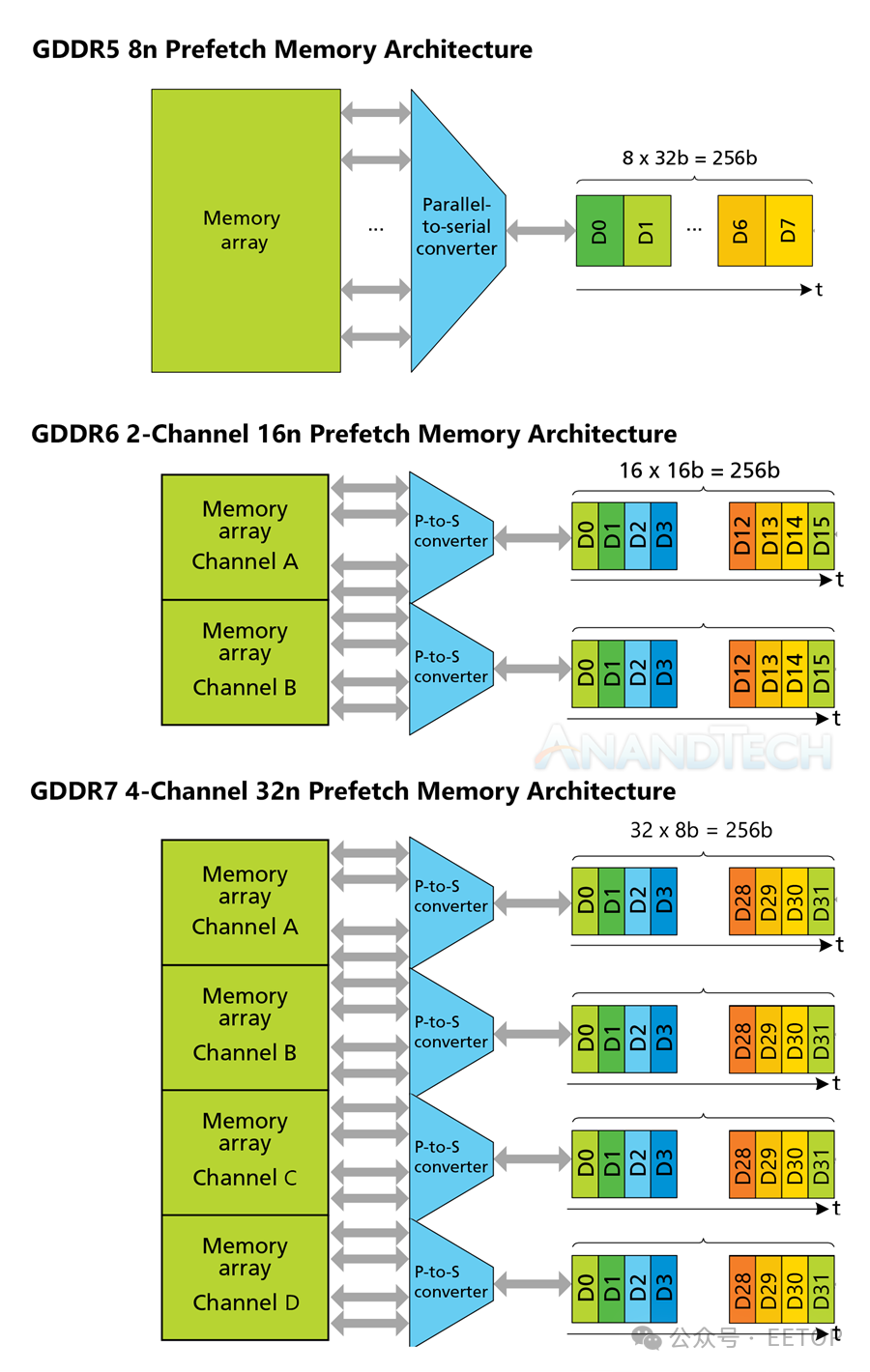

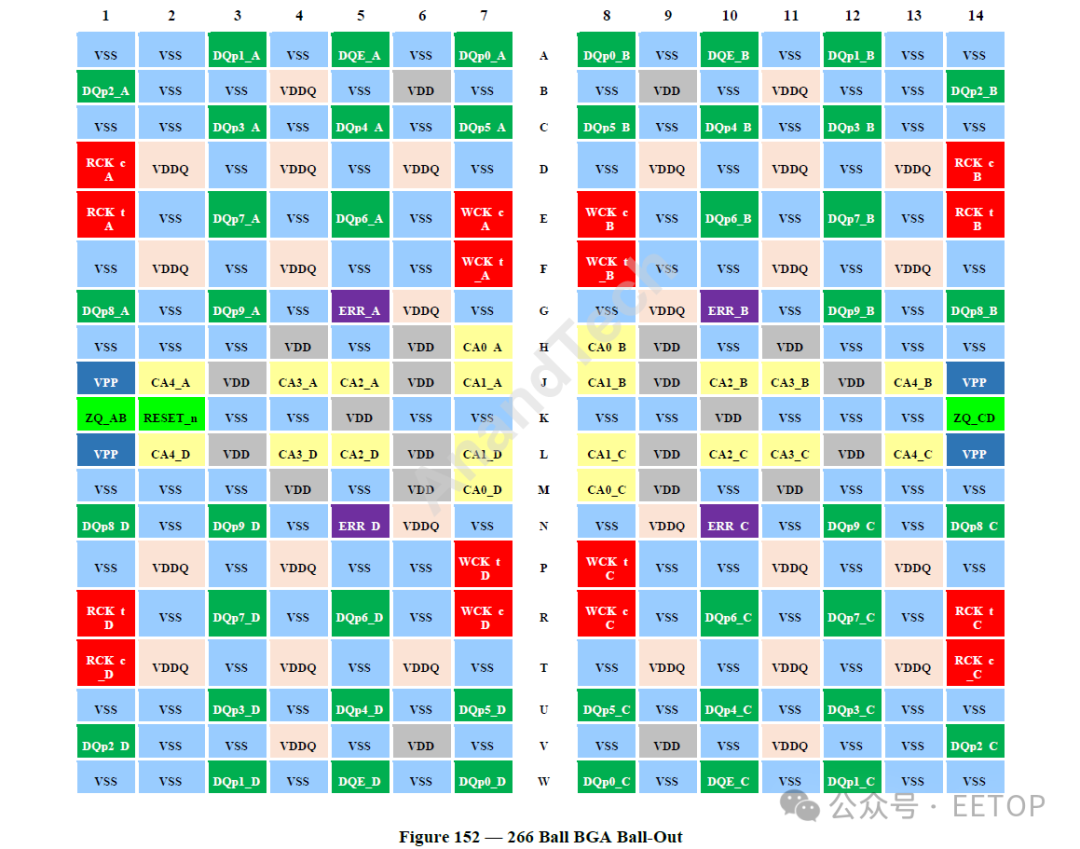

GDDR 通道架构

所有这些的最终影响是,通过将通道宽度减半但保持预取大小相同,JEDEC 有效地将 DRAM 单元每个周期预取的数据量增加了一倍。这是扩展 DRAM 内存带宽的非常标准的技巧,本质上与 JEDEC 在 2018 年对 GDDR6 所做的事情相同。但它提醒我们,DRAM 单元的速度仍然非常慢(在数百兆赫的数量级上)并且速度并没有变得更快。因此,提供更快内存总线的唯一方法是一次性获取越来越多的数据。

每个内存芯片通道数量的变化也对多通道“clamshell”模式如何适用于更高容量的内存配置有轻微影响。虽然GDDR6在clamshell配置中从每个芯片访问单个内存通道,但GDDR7将访问两个通道- JEDEC称之为双通道模式。具体来说,这种模式从每个芯片读取通道A和C。它实际上与GDDR6的clamshell模式完全相同,这意味着尽管最新一代内存仍然支持clamshell配置,但除了不断增加的内存芯片密度之外,没有任何其他技巧可以用来提高内存容量。

在这方面,GDDR7 标准正式增加了对 64Gbit DRAM 设备的支持,是 GDDR6/GDDR6X 32Gbit 最大容量的两倍。此外,还继续支持非双功率容量,允许使用 24Gbit 和 48Gbit 芯片。对更大内存芯片的支持进一步将理论上采用 384 位内存总线的高端显卡的最大内存容量推高到 192GB 内存,在大型语言人工智能模型时代,这一发展无疑会受到数据中心运营商的欢迎。不过,尽管如此,我们仍然经常看到当今的存储卡使用 16Gbit 内存芯片,尽管 GDDR6 支持 32Gbit 芯片。再加上三星和美光已经透露,它们的第一代 GDDR7 芯片也将分别以 16Gbit/24Gbit 为上限,可以肯定地说,64Gbit 芯片现在还很遥远。

对于其最新一代的内存技术,JEDEC还包括一些新的GDDR内存可靠性功能。最值得注意的是,片上ECC功能,类似于我们在引入DDR5时所看到的。虽然我们还没有从JEDEC那里得到官方评论,说明为什么他们现在选择包括ECC支持,但考虑到DDR5的可靠性要求,它的包含并不奇怪。简而言之,随着存储芯片密度的增加,越来越难以生产出没有缺陷的“完美”芯片;因此,添加片上ECC使内存制造商能够在面对不可避免的错误时保持其芯片的可靠运行。

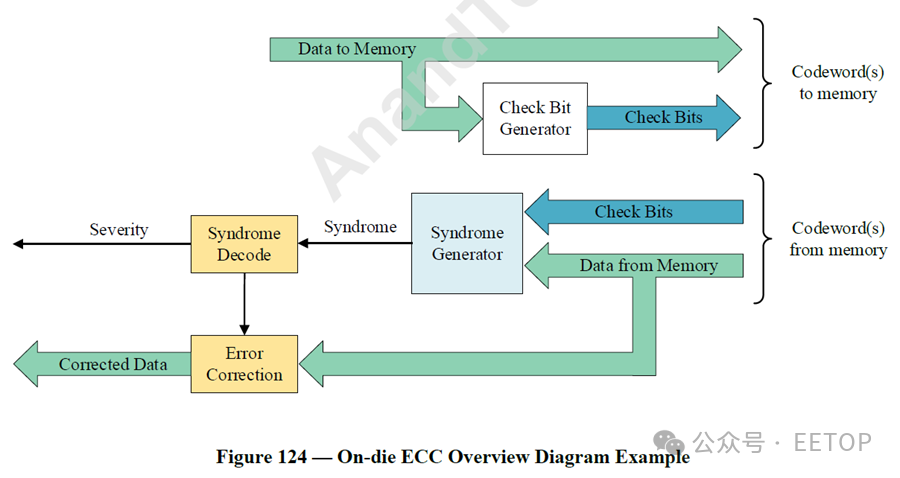

在内部,GDDR7 规范要求每 256 位用户数据至少 16 位奇偶校验数据 (6.25%),JEDEC 给出了 9 位单纠错码 (SEC) 和 7 位循环冗余校验 (CRC) 的示例实现。总体而言,GDDR7 片上 ECC 应该能够纠正 100% 的 1 位错误,并检测 100% 的 2 位错误——在极少数 3 位错误的情况下,检测率降至 99.3%。有关内存错误的信息也通过JEDEC所说的片上ECC透明协议提供给内存控制器。虽然在技术上与ECC本身是分开的,但GDDR7还引入了另一个内存可靠性功能,即命令地址与命令阻塞(CAPARBLK)的奇偶校验,旨在提高命令地址总线的完整性。

此外,虽然加入片上 ECC 对消费类显卡的影响不会超过对 DDR5 内存和消费类平台的影响,但这对工作站和服务器显卡意味着什么还有待观察。工作站和服务器显卡供应商在无保护内存上使用软 ECC 已经有好几代了;GDDR7 显卡大概也会如此,但与 CPU 领域相比,软 ECC 的常规使用会让事情变得更加灵活。


最后,GDDR7 还引入了一系列其他与可靠性相关的功能,主要与帮助 PAM3 运行有关。这包括具有眼图掩蔽和错误计数器的核心独立 LFSR(线性反馈移位寄存器)训练模式。LFSR 训练模式用于测试和调整接口(以确保效率),眼图掩蔽评估信号质量,错误计数器跟踪训练期间的错误数量。

撇开技术问题不谈,此次发布公告包括了来自多方所有常规参与者的支持声明,其中包括 AMD 和 NVIDA,以及美光/三星/SKhynix 三巨头。不言而喻,鉴于 GDDR7 将带来的内存容量和带宽提升,各方都热衷于使用或销售 GDDR7--尤其是在这个任何针对 AI 市场的产品都热销的时代。

目前尚未公布具体产品,但由于三星和美光此前已宣布打算在今年推出 GDDR7 内存,因此我们应该会在今年晚些时候看到新的内存,以及与其配对的新 GPU

来源:EETOP编译自anandtech
