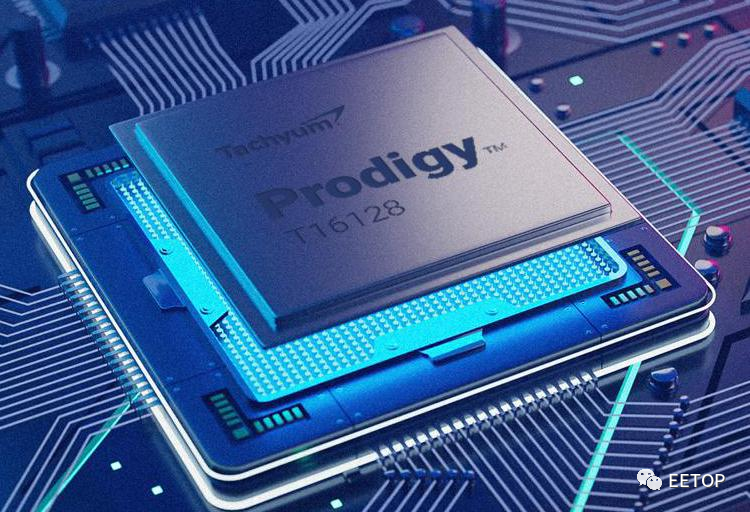

Prodigy T16128有128个64位CPU内核，工作频率高达5.7GHz，有16个DDR5内存控制器和64个PCIe5.0通道，可以处理通用计算、高性能计算（HPC）和AI工作负载--所有这些都在一个芯片上。
Tachyum称Prodigy是世界上第一个"通用处理器"，并表示它从一开始就被设计成一个多用途的CPU，能够运行世界上众多最密集的计算应用。Prodigy不仅能在单个芯片上处理所有这些不同的任务，而且其功率预算比传统硬件低10倍--而且成本只有三分之一。
Tachyum公司大胆地宣称，Prodigy超级计算机芯片在高性能计算应用中的性能是英特尔市场上最快的Xeon的四倍，是Nvidia的H100原始性能的三倍。所有这些，同时又是10倍的电源效率。
为了在单核架构中创造出如此令人印象深刻的性能，Tachyum表示，它在构建Prodigy时，从头到尾都有矩阵和矢量处理能力--而不是把它们作为事后的考虑。Prodigy支持一系列数据类型，包括FP64、FP32、TF32、BF16、Int8、FP8和TAI，所有这些都来自单个CPU核本身。
另一方面，Prodigy将能够在单个内核上运行光线追踪和人工智能应用，并且不需要将数据转移到微处理器内的另一个芯片上。
在单个芯片内运行所有这些不同的HPC工作负载可能会极大地改变服务器的格局。公司将能够把更多的芯片装入一个服务器场，并降低功率要求和冷却。
Prodigy T16128 采用5纳米，目前还没有透漏是哪家工艺。T16128在一个非常小的（就其提供的功率而言）64毫米×84毫米FCLGA封装内运行。Tachyum表示，当涉及到HPC工作负载时，该芯片能够执行12个AIPetaFLOPS和90 TeraFLOPS。Prodigy芯片还可以运行x86、ARM、RISC-V的二进制文件。从某种角度来看，单个Nvidia A100只能够实现5个AI PetaFLOPS。
每个核心具体能够实现2x 1024位矢量单元，4096位矩阵操作，以及每时钟4条失序指令。还支持虚拟化和高级RAS。该芯片还包括超过128MB的L2+L3高速缓存，具有纠错能力。为了给其所有的内核提供能量，该芯片配备了16个DDR5内存控制器，额定速度高达7200MT/s，每个插座的最大容量为8TB。
T16128是Tachyum公司Prodigy系列的旗舰型号，将于2023年开始生产，所以我们应该在明年某个时候看到这些芯片的实际基准测试。
T16128规格书截图：
初创公司Tachyum于2016年在硅谷成立，刚刚宣布已经准备好其旗舰处理器Tachyum Prodigy，这是一种小型128核处理器，根据制造商的说法，其功耗超仅仅是英特尔至强的1/10倍。该处理器将成为英特尔和AMD的竞争者吗？
该初创公司已获得斯洛伐克政府的1700万美元投资，希望在该国创造就业机会，所以该公司现在应该是一家斯洛伐克公司。Tachyum已经能够开始生产该处理器和更简单的64核型号，他们计划将其生产今年面市。
Tachyum的几位创始人都是美国人，且大有来头。尤其是CEO Radoslav Danilak，拥有25年的半导体行业经验，一度大红大紫的SSD主控巨头SandForce就是他创立的，还亲自担任CEO，后被希捷收购，后来又创立了Skyera，继续研究SSD主控技术，2014年又被西数收购。
Tachyum高管团队：
