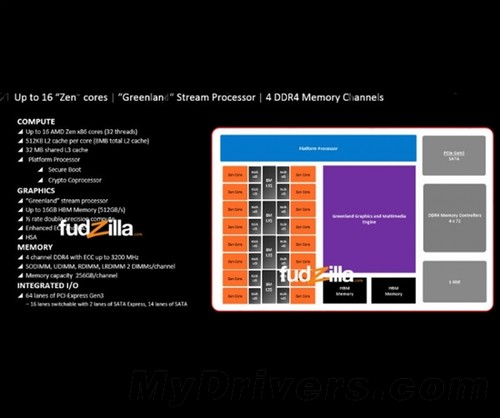

AMD正在谋划的Zen x86全新架构会以何种方式出现？单独的CPU什麽样还不知道，但是APU方面今天爆出猛料，高得有点难以置信。根据路线图，AMD准备推出面向高性能计 算市场的企业级APU，规格自然要十分彪悍。Fudzilla今天公佈的一张图就证明了这一点。这种高性能APU一方面会使用Zen x86架构，最多16个核心、32执行绪—没错，AMD终于要支援同步多执行绪技术了。
它还会有每核心512KB二级缓存(总计最多8MB)、32MB共用三级缓存，并集成安全启动模组、加密辅助处理器。
GPU部分代号为“Greenland”，之前一度以为是下下代显卡，结果是APU整合部分。它有多少个流处理器不得而知，但会搭配多达16GB HBM高频宽显存，频宽达512GB/s，同时还有1/2精度双精度浮点、增强ECC、HSA异构架构。
CPU、GPU之间，CPU与各个系统模组之间的内部互连将使用高速一致性光纤通道，彻底解除频宽之忧。
记忆体部分自然要支援DDR4，而且是四通道的，每通道最多两条，总容量最大1TB，也有ECC，频率则可达最高3200MHz，类型则相容SO-DIMM、U-DIMM、R-DIMM、LR-DIMM。
记忆体共用实现后，新APU将进一步支援“全域记忆体互连”(Global Memory Interconnect/GMI)，既用于CPU/GPU之间，也可用于多晶片封装的晶片之间。—难道会用胶水大法再整出个32核心64执行绪的？
输入输出支援多达64条PCI-E 3.0，其中2条可转换为SATA Express、14条可转换为SATA 6Gbps
