芯片由不同类型的IP模块构成，如果把芯片设计比作搭积木，IP就是积木块。在众多IP中，处理器IP和接口IP就像电脑的中央处理器和网络模块，是芯片的核心组件，设计难度高，大多需要在IP供应商处购买获取。

过去几十年，处理器IP市场几乎被x86和Arm垄断。x86统治着PC领域，Arm则占据移动端和MCU市场。前者封闭，后者需要付费授权。目前市场上大多数MCU都是先买Arm内核IP，再组装整合成芯片。这种方式一方面降低了MCU的设计门槛，加速了芯片面市的速度；另一方面，同质化的芯片涌入市场，也带来了明显的内卷问题。

历经多年摸索，部分本土企业发现，与其加入Arm芯片的同质化竞争，不如另辟蹊径，开辟非Arm战线。起初，企业独立研发内核的尝试较多，但困于Arm强大生态的压力，始终没搞出大动静。直到近几年，RISC-V逐步兴起，产业链上下游达成共识，才真正出现了破局之光。

基于开放的RISC-V构建内核与芯片，允许企业通过自身优势做出特色，绕开低端内卷，自主的RISC-V内核也解决了MCU对境外技术和生态的依赖，有利于供应的长期稳定，可谓一石二鸟。当前，中央网信办、工信部出台多项政策推动第五代精简指令集RISC-V产业发展，MCU领域的沁恒青稞、IP领域的阿里玄铁，均已在各自行业做出亮眼成绩，RISC-V破局已是势在必行。

沁恒作为首批进入RISC-V赛道的企业，其自研的青稞RISC-V内核已经发展8年。与行业常见的“外购IP组装芯片”的模式不同，沁恒专注于芯片底层技术研究，通过“先打IP地基、再建芯片高楼”的研发模式，构建了涵盖处理器“核”技术、通信接口底层PHY“根”技术的自主IP体系。其中，处理器负责运算与决策，是芯片的“大脑”，接口PHY是芯片与外部世界数据交互的窗口，是芯片的“感官”。通过处理器内核、接口PHY、控制器、协议栈的全栈自研，沁恒真正做到了芯片技术的一捅到底。

据公开信息，沁恒自研青稞RISC-V处理器对标Arm Cortex-M系列，其高端内核青稞V5的性能达到5.73 CoreMark/MHz，已超越Arm高端内核M7，并在量产产品USB3.0 MCU芯片CH32H417中批量应用。

*数据来源于网络

除此之外，青稞RISC-V还添加了提升代码密度的压缩指令，提升中断响应速度的免表中断、改善芯片功耗的WFE指令等，同时率先实现了32位MCU的单线调试。上述技术创新，使青稞RISC-V MCU与传统MCU相比，进一步提升了竞争力。

基于自研青稞RISC-V内核与USB/蓝牙/以太网等专业接口的矩阵组合，沁恒面向高速连接联网、低功耗无线通信、电源功率管理、电机控制等多个领域，构建了超百款接口特色鲜明的MCU/SoC产品，这些内置高速USB2.0 PHY、超高速USB3.0 PHY、以太网PHY的芯片，将RISC-V导入千行百业。基于自研内核一体化设计的芯片，有利于芯片内部各技术模块的紧密结合，使产品在功耗、成本、兼容性、集成度等方面具有一定优势。2021年第一届RISC-V中国峰会之前，基于青稞RISC-V内核的芯片已实现批量应用，部分芯片已成熟商用超5年，出货量过亿颗，实现了RISC-V从“实验室PPT”到“规模化商用”的关键跨越。

生态破局，推出RISC-V全家桶

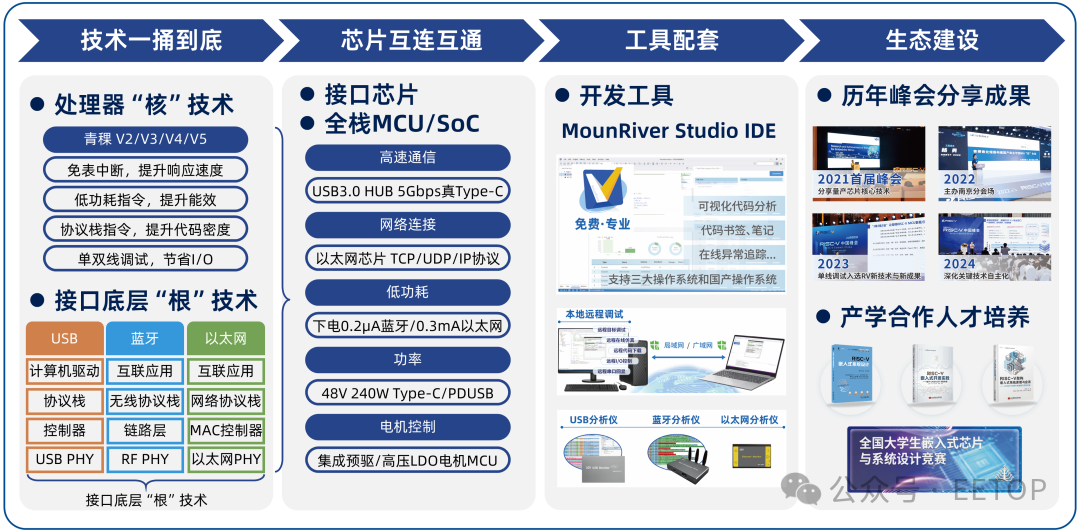

在生态建设的具体路径上，沁恒提出了“RISC-V全家桶”的解题思路——构建内核、芯片、工具、生态的完整闭环。除自研RISC-V处理器和芯片产品，沁恒还为RISC-V芯片提供配套开发工具。其中，专业集成开发环境MounRiver Studio（MRS）已研发迭代7年，全球工程师用户数十万。MRS不仅可以充分发挥青稞RISC-V自主指令的性能和功耗优势，还可以免除购买Keil等第三方工具的软性费用。开发工具的自主可以避免对境外生态和软件的依赖，使国产替代真正实现从芯片设计到应用开发的全链条贯通。

*图片来源于网络

凭借自研技术增添产品特色，沁恒的芯片深受市场认可。据公开资料，即使前几年行业低谷时期，沁恒也持续盈利，近几年销量和营收均快速增长。在当前大部分RISC-V企业尚未盈利的情况下，沁恒在开放市场中跑通商业闭环，展示了“一捅到底”技术路径的潜力，也向业界证明了RISC-V商业化落地的可行性和强大生命力。

核心技术买不来、求不到。沁恒通过“RISC-V全家桶”模式打造全链条自主体系，在Arm MCU 同质化内卷的背景下，率先实现RISC-V商业闭环，为芯片企业做出特色实现高质量发展打了个样。这条路径虽然艰难，但也为企业筑起了更高的技术壁垒。未来更多本土企业加入RISC-V大生态，选择沉心扎根、深度实践、错位发展，中国芯片产业的自主可控之路必将越走越宽广。
