同样是三星7nm，为什么Power11晶体管密度提高了50%？

2025-07-10 11:41:35 EETOP

点击关注->创芯网公众号，后台告知EETOP论坛用户名，奖励200信元

处理器——Power11。" data-itemshowtype="0" linktype="text" data-linktype="2" hasload="1" style="font-size: 16px; text-decoration: underline;">昨天IBM发布了其最新Power处理器——Power11。

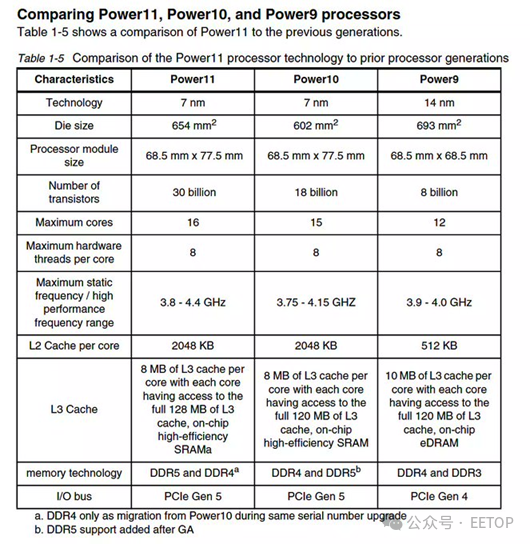

从社交媒体分享的信息可知与 Power10一样 Power11采用的也是三星7纳米工艺，如下表：

Power11: 45.9 MTr/mm²
Power10: 29.9 MTr/mm²
Power9: 11.5 MTr/mm²

从表中可知两者芯片面积没有差多少，但晶体管数量却大大增加了！从晶体管密度来看Power11: 45.9 MTr/mm² 比Power10 的增加了53%。

很好奇 Power11 是如何在 Power 10 上实现如此显着的密度增加的，而两者（理论上）都在同一个三星 7nm 节点上？时钟速度实际上也仅仅稍微提高了一点。
