大联大世平集团推出基于NXP产品的Zigbee网关应用方案

2022-04-07 09:02:31 来源:大联大世平集团

2022年4月6日,致力于亚太地区市场的领先半导体元器件分销商---大联大控股宣布,其旗下世平推出基于恩智浦(NXP)i.MX RT1062 MCU和JN5189芯片的Zigbee网关应用方案。

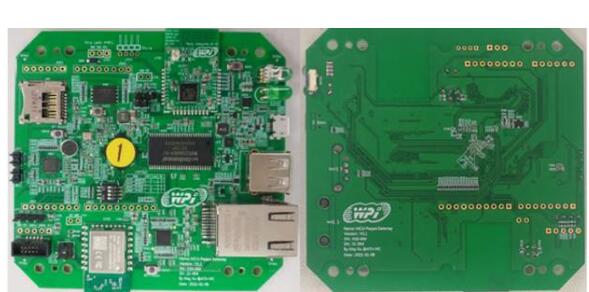

图示1-大联大世平基于NXP产品的Zigbee网关应用方案的展示板图



随着物联网技术的发展,BLE、WiFi、LoRa、Zigbee等无线传输技术应用层出不穷。其中Zigbee网络凭借着功耗低、节点多等特点,成为了众多应用的首要选择。而Zigbee网关的作用则可将Zigbee网络与其他无线技术连接起来,从而达到互联互通的目的。大联大世平基于NXP的Zigbee芯片JN5189和跨界MCU i.MX RT1062推出了Zigbee网关应用方案,兼具高效连接、低成本优势。并且将此方案与市场上其它WiFi模块相结合,即可实现一个Zigbee转以太网和WiFi的网关设计。

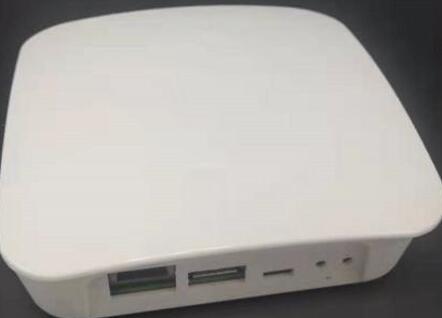

图示2-大联大世平基于NXP产品的Zigbee网关应用方案的实体图

本方案的主控平台采用NXP跨界MCU i.MX RT1062,具有高性能、低成本、易于开发等特点。在内部设计上,该芯片搭载Arm Cortex-M7内核,可实现528MHz的工作频率,能满足对性能要求极高的应用。此外,i.MX RT1062还集成了1MB RAM,并可以通过总线外扩RAM。不仅如此,芯片接口丰富,除了有包括:8/16-bit SDRAM、8/16-bit Nand Flash、SD/EMMC、SPI NOR/NAND Flash、并行NOR Flash等外扩存储器接口,还有2 * USB OTG、2 * Ethernet (10/100)、8 * UART、4 * I2C、4 * SPI、2 * CAN 等其他外围接口。



在Zigbee设计方面采用了NXP的JN5189,其外围电路简单,仅需用晶振和少量电容搭建最小系统,内部高达10dB的发射功率,能够大大节省成本。它具有512KB嵌入式闪存,32KB RAM和4KB EEPROM存储器,无需外部存储器即可实现OTA升级功能。

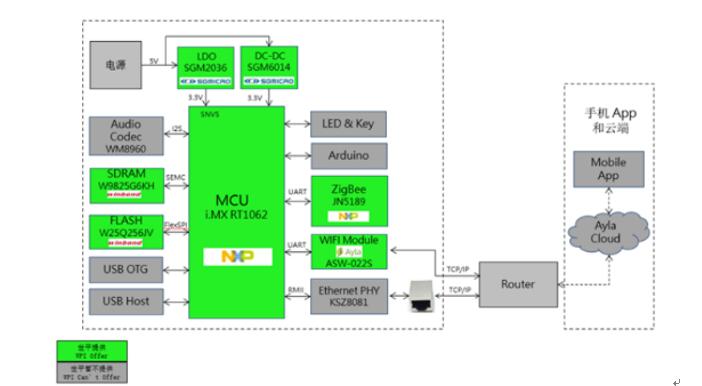

图示3-大联大世平基于NXP产品的Zigbee网关应用方案的方块图



除此之外,本方案不仅采用Winbond的W9825G6KH-6I和W25Q256JV作为SDRAM和QSPI Flash芯片,具有足够的网关项目的软件存储容量。还选用了圣邦微的同步降压DC-DC SGM6014和LDO SGM2036作为电源支持,可实现高效的电源管理。


相比于现在市场上的大多数基于Linux开发的Zigbee网关产品所具有的开发难度大、开发周期长的痛点,这套方案基于FreeRTOS实时系统,再结合跨界MCU平台的高速处理能力,能够把Zigbee网关方案功能处理的恰到好处,从而达到事半功倍的效果。



核心技术优势:

Ÿ   MCU:i.MX RT1062,32-bit Cortex-M7 CPU Core @600MHz;

Ÿ   Flash:32MB,@133MHz,支持XIP;

Ÿ   SDRAM:32MB,@166MHz;

Ÿ   Zigbee模块:JN5189,32-bit Cortex M4 @48MHz,ZigBee 3.0,Mesh自组网。



方案规格:

Ÿ   MCU:NXP i.MX RT1062 @600 MHz;

Ÿ   Flash:32MB Flash @133MHz;

Ÿ   SDRAM:32MB,@166MHz;

Ÿ   Zigbee模块:JN5189模块,32-bit Cortex M4 @48MHz,ZigBee 3.0,接收灵敏度:-90dBm;

Ÿ   以太网:10/100 RMII;

Ÿ   Wi-Fi模块:ESP-12S or ASW-022S;

Ÿ   USB:USB-A & USB-Micro;

Ÿ   CODEC:WM8960,1 * Input,2 * Output;

Ÿ   Arduino接口;

Ÿ   板尺寸:90 * 94 mm。
