AMD此前在分析师大会上公布了一些产品路线图，首次展示了为下一代（AMD自称第六代）Carrizo APU设计的新版LOGO标识，包括FX、A10、A8。
据Tinhte报道，在此次台北Computerx展会上，AMD全方位揭示了产品细节。这次的Carrizo移动处理器有15W和35W两种功耗设计，本月底会有笔记本出货。处理器的具体型号包括：
AMD FX-8800P（最高端）
AMD PRO FX-8800B
AMD A10-8700P
AMD A8-8600P
AMD A6-8500P
AMD PRO A10-8700B
AMD PRO A8-8600B
AMD PRO A6-8500B
AMD RX-418GD
AMD RX-216GD

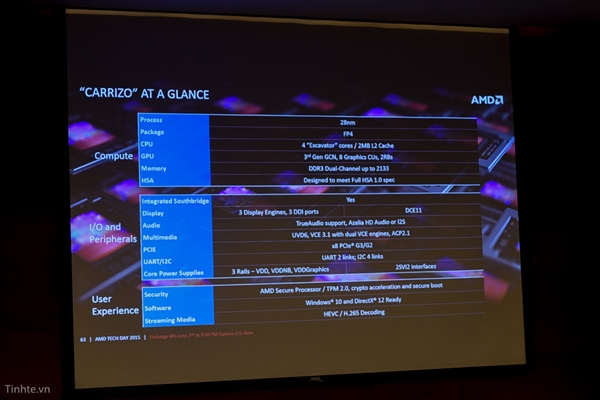

第六代的Carrizo为28nm工艺，FP4封装，拥有4个挖掘机核心、2MB二级缓存（每个模块1MB）和第三代加强型GCN（核显二级缓存为512KB，浮点计算能力达到819 GFlops，通过ATC来实现异构加速），支持最高2133MHz的DDR3内存和HSA 1.0（异构计算）。
Carrizo APU获得约5-15%的IPC提升。虽然仍是28纳米，但多塞进29%的晶体管（31亿），能耗降40%，核心面积减了23%。支持H.265编码，使得转码速度提升3.5倍，核显的能耗也降了20%。

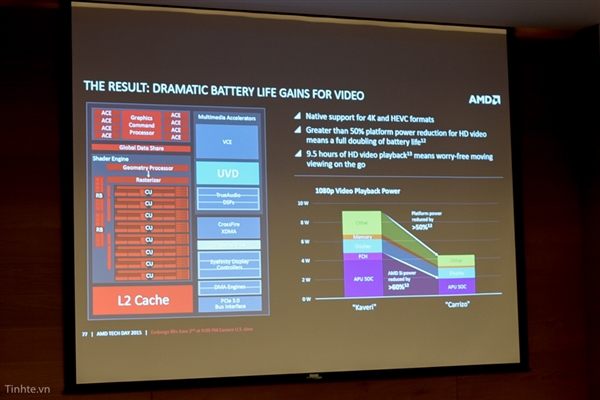

原生支持4K视频播放，以及HEVC视频格式
通用视频解码器（UVD）的解码带宽提升4倍

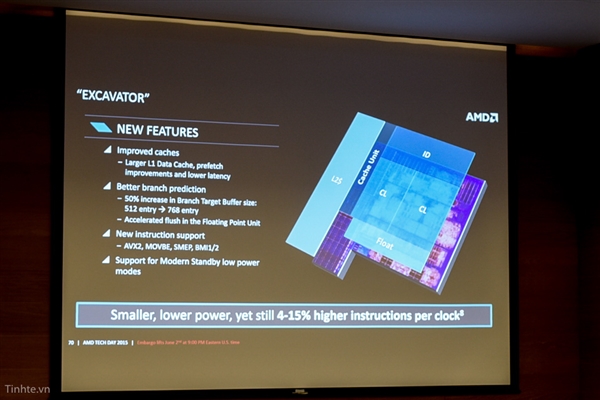

此外，挖掘机核心的缓存得到改进，并容量增大，这样使得预取性能提升、降低延迟。分支目标缓冲由512 增加到768 路，这使得分支预测性能获得改善。新的指令集有AVX2, MOVBE, SMEP 与 BMI1/2。
Carrizo APU是单芯设计，不像Kaveri，它集成了南桥。南桥支持Security, Display, Audio, PCI-e, SATA, SD, USB, Multimedia, UART/12C. CLCKGen and Misc I/O。
像Cinebench等的成绩最多可提升55%
通过地址翻译缓存（ATC）来实现异构加速
几代APU规格比较
