一文了解A、B、AB、D、G、H类放大器

2020-02-02 10:49:21 来源:网路
在放大器方面,工程师和发烧友有一个共同点,他们想要一种在性能,效率和成本之间实现强大平衡的设计。因此发明出了多种放大器电路,以用于不同场合。

A类

A类放大器是最简单的放大器类型,对于任何输出波形,其输出级的晶体管始终处于导通状态(不会完全关断)。这类放大器具有极佳的线性特性,但效率很低。

B类

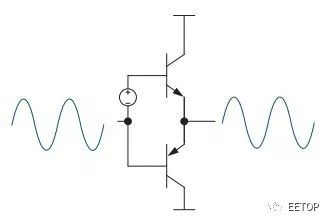

B类放大器的输出级晶体管只在信号波形的半个周期(180度)导通,为了对整个信号进行放大,使用了两个晶体管,一个用于正输出信号,另一个用于负输出信号。B类放大器的效率远远高于A类放大器,但由于两个晶体管从通到断过程中存在交越点,失真较大。

AB类

A类和B类组合即AB类放大器,效率高于A类放大器,失真低于B类放大器。通过对电路中的两个晶体管进行偏置,使信号接近零(B类放大器引入非线性的工作点)时两个晶体管导通;大信号时,晶体管转换到B类工作方式。由此可见,小信号时两个晶体管均保持有效工作,类似于A类放大器;大信号时,相应于波形的每半周,只有一个晶体管保持有效状态,类似于B类放大器。

D类

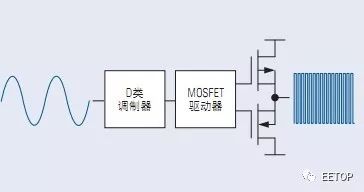

D类放大器的输出为开关波形,开关频率远远高于需要恢复的音频信号的最高频率。经过低通滤波后,输出波形的平均值与实际的音频信号保持一致。由于工作时输出级晶体管处于完全导通或完全关断状态,不会进入晶体管的线性工作区(这是导致其它类型放大器低效的原因),D类放大器具有极高效率(高达90%,甚至更高)。现代D类放大器可以达到与AB类放大器同等级别的保真度。

G类

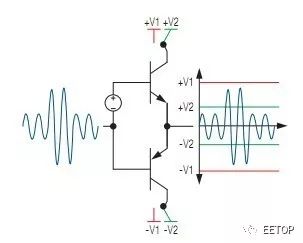

G类放大器与AB类放大器相同,但它采用了两路或更多的供电电源工作在小信号电平时,放大器采用较低的电源电压供电。随着信号电平的提升,放大器自动切换到适当的电源电压。由于只在必要时采用高压供电而AB类放大器则始终采用高压供电,G类放大器的效率高于AB类放大器。A类-H类放大器指南(续)

H类

H类放大器通过调节其自身的电源电压,最大程度地降低输出级的压降。可以采用多个分立电压,也可采用连续可调的电压。虽然与G类放大器技术类似,旨在降低输出级电路的功耗,但H类放大器技术无需采用多个供电电源。H类放大器的设计比其它放大器复杂,需要额外的控制电路来预测、控制电源电压。
