今日早间消息，高通宣布正式推出骁龙3100可穿戴平台，这是面向新一代智能手表的移动芯片。据悉，该平台基于全新超低功耗系统架构而设计，旨在提供丰富的交互方式、全新的个性化体验以及持久的电池续航。
在谷歌的支持下，该平台在一场于旧金山举行的活动上正式发布，活动还探讨了Wear OS by Google 软件平台的演进。在发布会上还宣布了Snapdragon Wear 3100的首批客户。

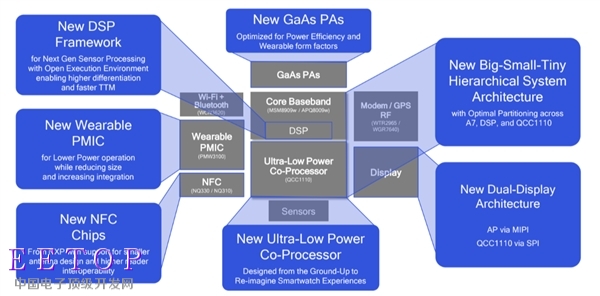

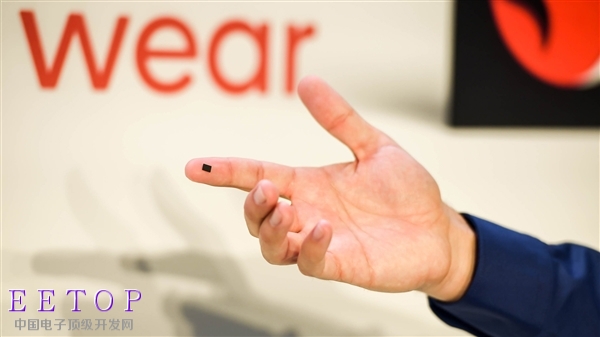

规格方面，骁龙3100基于28nm工艺，采用四核Cortex A7架构(32bit)，主频1.2GHz，搭配一颗功耗低20倍的协处理器QCC1110(5.2x4mm，21mm2)和一颗高效的DSP，同时还集成NXP的NFC芯片。

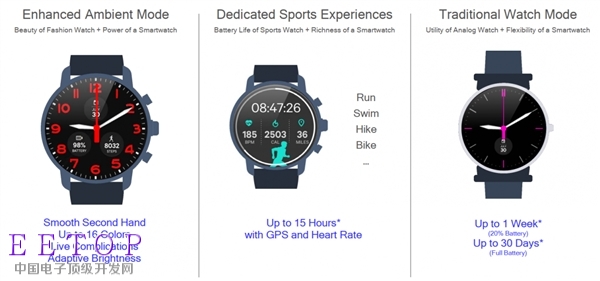

高通表示，驱动手表工作几乎95%的时间可靠全新的协处理器工作，相比上代2100，可提升4-12小时的续航。同时，骁龙3100平台支持低电量模式，可关闭耗电大户、保持基本功能，这种模式下，20%的电也能支撑一周。
高通技术高级副总裁兼语音、音乐与可穿戴业务总经理安东尼·默里(Anthony Murray表示：“高通技术在智能手表细分市场的演进过程中发挥了关键作用，目前全球已有超过25个品牌超过100款采用谷歌Wear OS by Google操作系统出货的智能手表搭载了我们的现有平台。借助骁龙3100可穿戴平台，我们希望将全新低功耗系统架构与Wear OS by Google团队的最新成果相结合，为未来智能手表带来丰富的交互方式、全新的个性化体验以及持久的电池续航。”
据高通透露，骁龙3100即日起开始出货，提供三种SKU，区别主要在于无线连接性功能的支持上，第一种仅蓝牙/Wi-Fi，第二种加入GPS，第三种再加入4G LTE(1Gbps下载)。
据悉，Fossil、Louis Vuitton(路易威登)、Montblanc(万宝龙)将率先采用这款芯片，年底前推出相关手表。
