【拆解示波器，揭秘新款TBS2000B】焕然一“芯”，挑战未来

2020-05-26 15:39:28 来源：泰克

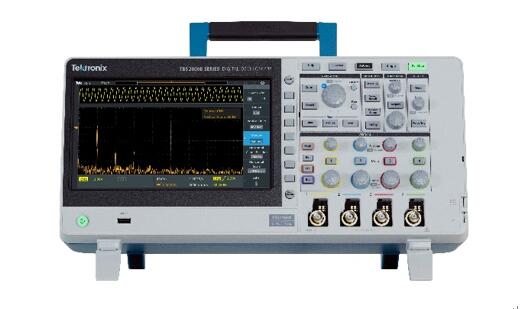

科技发展日新月异，工程师要求越来越强大的电子测试测量工具，帮助他们进行系统设计和调试。随着全新TBS2000B系列示波器的发布，泰克首次将原属于中端示波器的专利技术，如自研放大器（Amplifier）芯片和高性能模数转换器（A/D Converter）芯片，创新地应用于入门级基础示波器上，为下一代的主流示波器奠定了基础，帮助工程师应对未来挑战。

【一台性能出色的基础示波器是如何诞生和工作的】

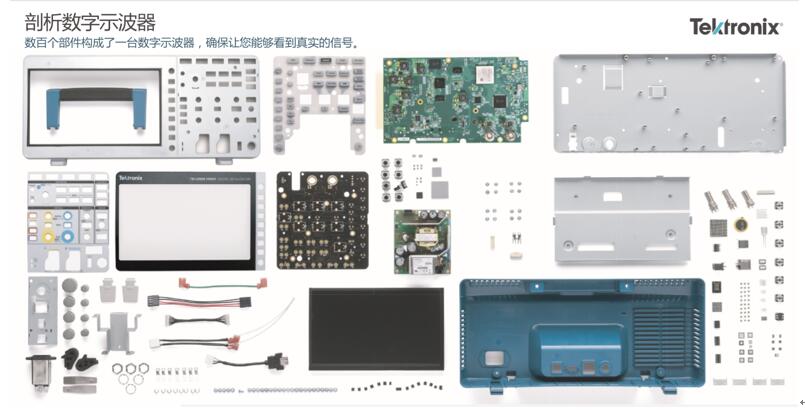

在TBS2000B系列示波器的内部，有数百个高品质的精密部件协同高效工作，以确保工程师能看到真实、清晰的信号和波形变化细节。

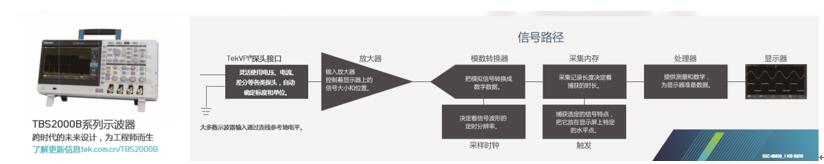

典型示波器的信号路径相当复杂，因为信号必须通过各种元件（包括放大器、继电器、滤波器、ADC 等），然后才能处理并显示信号。TBS2000B的设计研发团队重新构思了这条信号路径，以便更紧密地整合实时信号的采集和处理，并能够确保更低的输入信号噪声和更好的信号完整性。TBS2000B系列示波器的信号路径框图，显示了从信号输入到显示波形之间发生了什么。

【TBS2000B设计亮点】

TekVPI探头接口和主动式探头支援

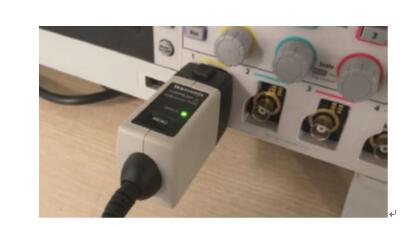

TekVPI探头接口树立了简单易用的标准。TBS2000B系列示波器可以通过此探头接口支援各种最新的无源、有源、电压、电流和差分探头，涵盖更多的应用需求，满足工程师现在及未来的测试需求。这些探头由TekVPI 探头接口供电，并通过接口与TBS2000B通讯。刻度因素和状态咨询（例如错误条件）将传送至仪器进行处理和显示。工程师不必再手动设定刻度因素、计算偏移量。

全新的信号输入放大器ASIC和模数转换器

1GHz带宽以下的通用型的基础示波器，比较容易用普通商业器件搭建出来，但性能良莠不齐。只有具备实力、追求卓越的厂商，会自己投入巨资、开发模拟前端芯片组，从而实现一台性能优异的示波器所需要的性能指标。换言之，基础示波器竞争的重心，已经演变为模拟前端芯片组的竞争。
泰克公司作为世界领先的示波器品牌，一直坚持创新，帮助工程师提供更方便，更快速和更准确的测试测量设备。泰克全新的TBS2000B系列示波器，采用专门设计的前置输入放大器TEK026 ASIC（专用集成电路），实现精准测量。

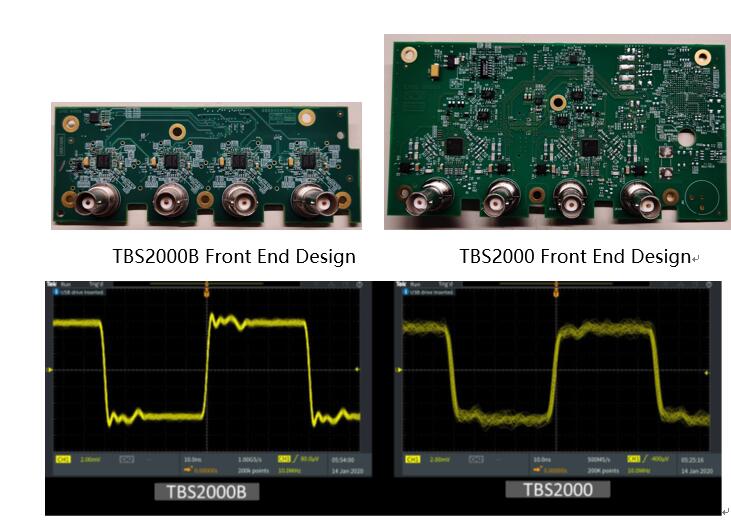

TEK026是一颗非常成熟的信号输入放大器ASIC，之前被广泛应用于泰克中端示波器如MDO3000/4000系列等明星产品上，性能和可靠性已被普遍认可。TEK026配合全新的A/D转化器芯片，帮助TBS2000B系列示波器重新设计了硬件系统和信号路径，实现了关键器件的高度集成和低功耗，以及200MHz带宽和2GS/s高速实时采样等核心性能指标，并确保比前代产品拥有更低的输入信号噪声和更优的信号完整性。

清晰的波形显示提供绝佳用户体验

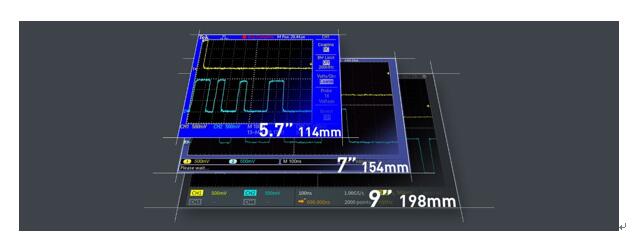

相比于泰克TBS1000系列的5.7寸屏幕，抑或TBS10000B系列的7寸屏幕，TBS2000B系列全新的9 寸 WVGA 彩色显示器，提供15 个水平网格的高清晰度，比传统示波器多出50%的显示面积，配合5M存储深度，10,000wfm/s 的波形捕获速率，帮助工程师方便、清晰地观测到更多的波形细节。

了解更多TBS2000B系列示波器，
https://www.tek.com.cn/oscilloscope/tbs2000B-basic-oscilloscope

关于泰克科技
泰克公司总部位于美国俄勒冈州毕佛顿市，致力提供创新、精确、操作简便的测试、测量和监测解决方案，解决各种问题，释放洞察力，推动创新能力。70多年来，泰克一直走在数字时代前沿。欢迎加入我们的创新之旅，敬请登录：tek.com.cn
# # #
