153亿个晶体管!比A14多30%!这就是麒麟9000!

2020-10-23 12:26:08 来源:EETOP
华为Mate40系列于10月22日如约而至,Mate40系列包括Mate40、Mate40Pro、Mate40Pro+以及Mate40 RS保时捷。

最令大家期待的5nm制程麒麟9000系列处理器的正式发布,虽然苹果基于台积电5nm的A14也已上市,但是麒麟9000集成了5G基带芯片,因此麒麟9000是第一款也是目前唯一一款5nm 5G SoC!

此外麒麟9000芯片是华为史上最强大的芯片,其集成了153亿个晶体管,比前不久发布的Apple A14(仅拥有118亿个晶体管)多出30%。

当然,对于更大的裸片尺寸的解释是包含了一个片上5G基带,但是,基带并不是唯一使芯片尺寸膨胀的IP模块,因为海思还选择了相当庞大的GPU核心:

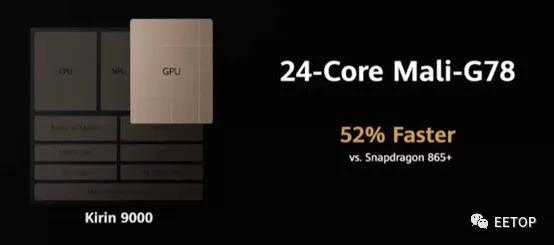

我们知道上一代麒麟990使用的是16核心的Mali-G76,而麒麟9000的GPU直接跳过了Mali-G77,采用了ARM最先进的G78架构,核心数达到了24个!GPU计算速度比骁龙865+快52%。与采用G77架构的三星Exynos 990相比较,麒麟9000 GPU内核数量是Exynos 990的2.2倍。

余承东在发布会上表示:“GPU有时候比CPU更为重要,因为在玩手游时,往往调用的是GPU的能力。”

目前我们还不知道该设计的时钟频率,但鉴于核心数量众多,我预计它的时钟频率会非常低,代表了 "宽和慢 "配置的极端情况。

SoC 的其余部分也看到了更新, CPU 已从 Cortex-A76 内核更新为较新的 Cortex-A77 IP,已从 2+2+4 设计转向 1+3+4 设计,这与新一代高通芯片类似。新内核在最快内核上时钟高达 3.13GHz,比 Snapdragon 865+ 略领先。由于海思的产品周期原因,使得它很少能够赶上 Arm 最新的 CPU IP 发布周期,因此此次并没有采用最新的X1+A78架构,不过从不久前流出的麒麟9000跑分来看,已经比目前市场上基于A77架构的其他SOC快了很多,这其中有台积电5纳米工艺加持的原因,但也不能忽视海思在性能优化上的功底!

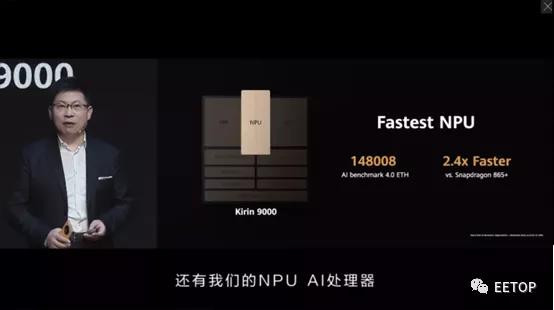

此外,麒麟9000的NPU AI处理器比骁龙865+快2.4倍,AIBenchmark跑分达到148008。

芯片采用新型混合LPDDR4X/5内存控制器,Mate 40系列应采用后者LP5内存,但华为尚未确定具体规格。

图像信号处理方面,在麒麟9000里,集成了华为目前最为先进的ISP技术,相较上一代麒麟990 5G芯片,其吞吐量提升50%,视频降噪能力优化48%。

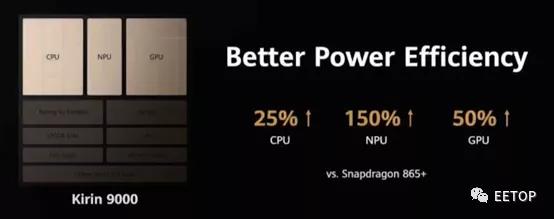

5nm制造节点也带来了功耗效率的提升,这里最重要的披露是,华为承诺CPU效率相比骁龙865+提升25%。考虑到两款SoC在非常相似的时钟频率下,CPU配置几乎相同,这25%的数字中,大部分应该是由于工艺节点的改进。

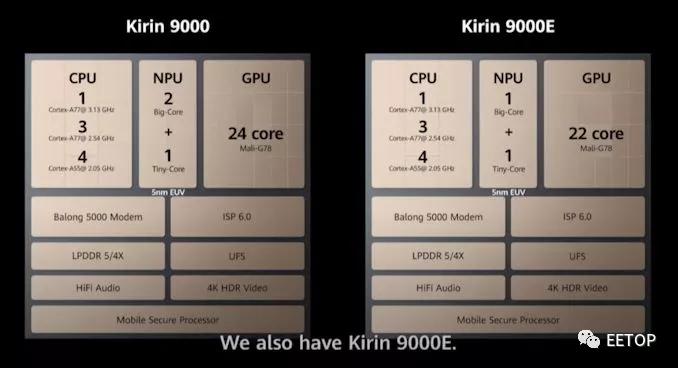

与此同时,与麒麟9000一同推出的还有较为低端一些的麒麟9000E,主要区别在于少了2个GPU核心和1个大核NPU,但同样是一款性能强悍的5G SoC。

以上就是Mate40 处理器麒麟9000的简单介绍,关于Mate40手机全网文章已经有很多,我们就不掺乎了。

不过,由于受限于麒麟9000只有不到1千万颗,所以此次Mate40手机异常紧张,小编昨晚12点再加上今天10点08,抢了两次,运气相当不好,都没抢到!
