瑞萨电子推出面向Xilinx FPGA和SoC的全新PMIC参考设计

2020-03-26 09:03:49 来源:瑞萨电子

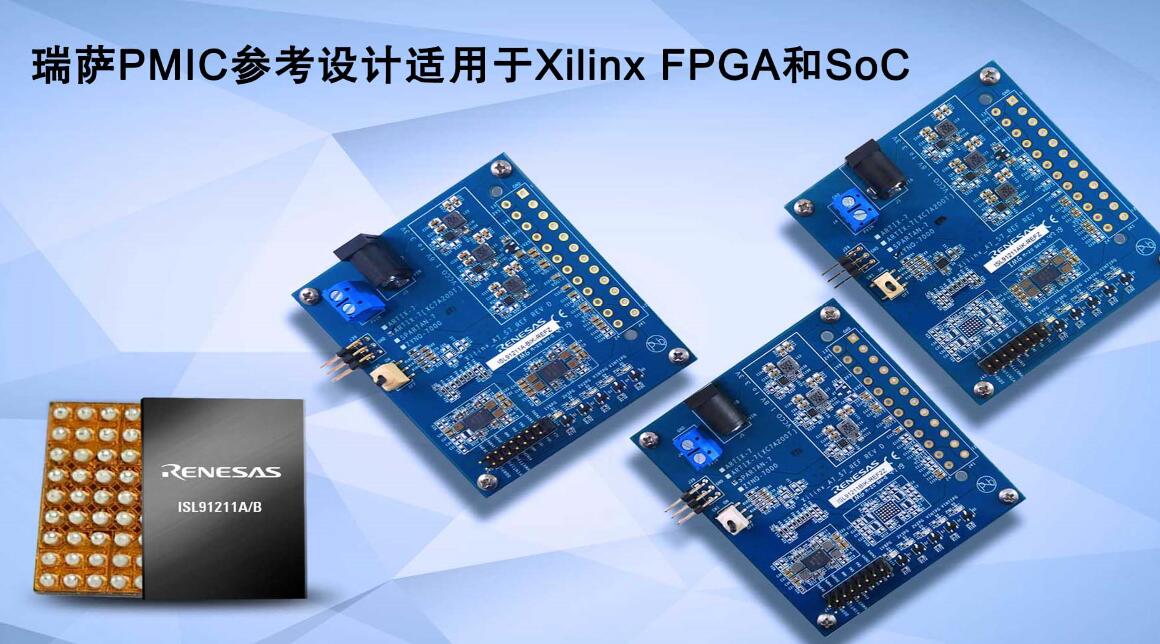

2020 年 3 月 25 日,日本东京讯 - 全球领先的半导体解决方案供应商瑞萨电子株式会社(TSE:6723)今日宣布推出三款易于使用的电源管理IC(PMIC)参考设计,用于为Xilinx Artix-7、Spartan-7系列FPGA以及Zynq-7000 SoC的多个电源轨供电,并可选配DDR存储器。瑞萨与Xilinx紧密合作,提供低风险且易于开发的电源解决方案,以加速FPGA和SoC设计。该参考设计可加快各种工业及运算类应用的电源研发速度,其中包括电机控制、机器视觉摄像头、可编程逻辑控制器(PLC)、家庭网关与家电、便携式医疗和无线设备等。


瑞萨高效PMIC参考设计提供了用户友好的交钥匙解决方案,使单个设计能够支持不同的Xilinx速度等级和DDR存储器类型,包括DDR3、DDR3L、DDR4、LPDDR2和LPDDR3。它们基于四相、三输出ISL91211AIK PMIC和四输出ISL91211BIK PMIC。两款PMIC均可提供高达20A的总输出电流,并具有独立的动态电压缩放功能。其控制回路可优化Xilinx FPGA的负载分布,并由内部管理电源轨的上电和关机时序,而无需外部时序控制器。基于2MHz的开关频率和快速的负载瞬态响应,可使每个PMIC板使用22uF输出电容器和一个小型电感器,以缩减解决方案的尺寸。新款PMIC采用4.7mm x 6.3mm, 0.8mm间距,35焊球BGA封装。

瑞萨电子移动、基础设施与物联网电源业务部副总裁Andrew Cowell表示:“我们的PMIC参考设计提供经测试的完整解决方案,可连接Xilinx的Artix-7、Spartan-7和Zynq-7000器件并为其供电,从而显著加快用户的开发进度。这两款多相PMIC均采用瑞萨电子业界领先的R5调制技术,以实现极快的瞬态响应,同时支持设计人员动态调整功率以改善整体系统性能。”

用于Xilinx Artix-7 FPGA的瑞萨参考板
用于Artix-7的ISL91211A-BIK-REFZ参考设计板采用
ISL91211AIK和ISL91211BIK多相PMIC、ISL80030 3A同步降压DC/DC转换器,以及ISL21010DFH312微功耗电压参考。该PMIC为多个电源轨提供高达95%的效率,并可接受插入式AC/DC适配器或DC电源的5V供电。ISL80030支持3.3V、2.5V和1.8V的VCCO和VCC_IO;ISL21010DFH312支持1.25V的XADC输入电压,精度为±0.2%。

用于Xilinx Spartan-7 FPGA的瑞萨参考板

用于Spartan-7的ISL91211BIK-REF2Z参考设计板采用ISL91211BIK多相PMIC和ISL80030 3A同步降压DC/DC转换器;其中ISL91211BIK为VCCINT、VCCBRAM、VCC_DDR、VCCAUX和VTT供电,并可接受插入式AC/DC适配器或DC电源的5V供电。ISL80030 DC/DC转换器支持3.3V、2.5V和1.8V的VCCO及VCC_IO。

用于Xilinx Zynq-7000 SoC的瑞萨参考板

用于Zynq-7000的ISL91211AIK-REFZ参考设计板采用ISL91211AIK多相PMIC、ISL9123
低IQ降压调节器和两个ISL80030 3A同步降压DC/DC转换器;其中ISL91211AIK为VCCINT、VCCBRAM、VCC_DDR和VCCAUX供电,ISL9123为VTT电源轨供电,两个ISL80030 DC/DC转换器支持VCCO和VCC_IO的3.3V、2.5V和1.8V电源轨。
