大联大友尚集团推出基于ST产品的全桥谐振数字电源解决方案

2019-06-18 10:40:08 来源:大联大
2019年6月18日,致力于亚太地区市场的领先半导体元器件分销商---大联大控股宣布,其旗下友尚推出基于意法半导体(ST)M32F334R8 Cortex M4 MCU的,适用于电信设备电源的3kW全桥LLC谐振数字电源解决方案。


由大联大友尚推出的3kW隔离式全桥LLC DC-DC谐振转换器评估套件可将375V至425V DC输入电压转换为48V,63A最大电流—在电信应用中经常需要这种类型的转换。LLC转换器的全桥初级部分基于MDmesh™DM2功率MOSFET,可实现高效性能。PWM开关频率由数字控制,以调节输出电压。该转换器在接近谐振频率下工作,以最大限度地提高效率,并在整个工作范围内实现零电压开关(ZVS)。高频变压器提供电感隔离和电感元件的磁集成,以实现紧凑的设计。




图示1-大联大友尚推出基于ST产品的全桥谐振数字电源解决方案的展示板图



3kW隔离式全桥LLC DC-DC谐振转换器采用ST的STripFET™F7功率MOSFET的同步整流(SR)用于次级侧,以降低传导损耗。数字控制板上的STM32F334微控制器嵌入了一个高分辨率定时器,可实现更精细的调节。除此之外,还可通过USART、CAN、SMBus和光耦合串行通信传输状态信息。初级和次级部分均由基于VIPer27HD的离线反激电路供电,该电路为控制板、栅极驱动器IC和信号调理电路提供稳定电压。

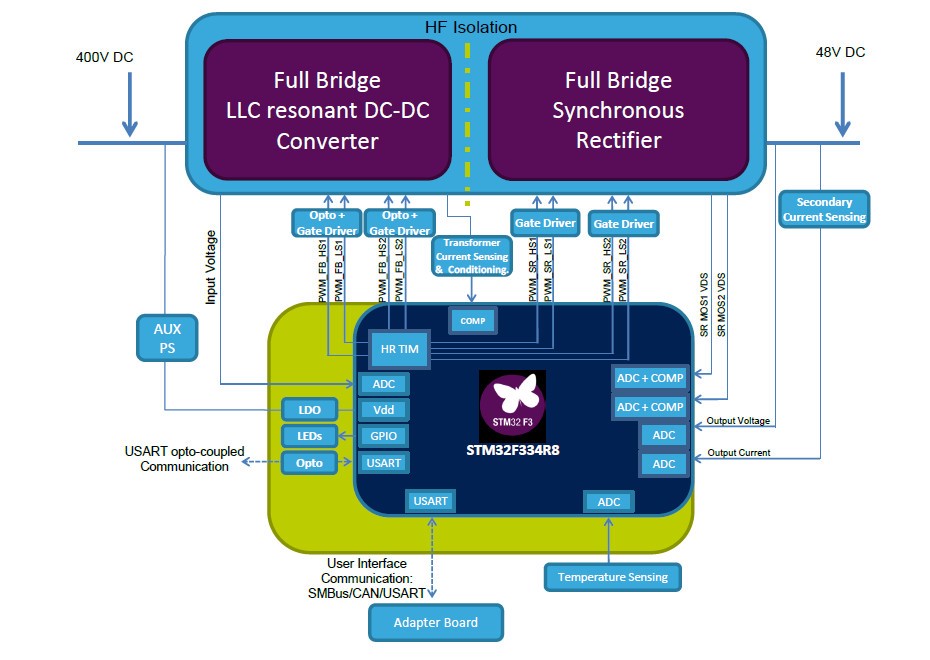

图示2-大联大友尚推出基于ST产品的全桥谐振数字电源解决方案的方案块图


核心技术优势


  • 高效率,低总谐波失真,保护机制;
  • 电力应用变得更加灵活和普遍;
  • 高输入功率因数可降低对电网的电力污染;
  • 智能模式管理和故障监控;
  • 实时监控和控制操作状态;
  • 降低系统和维护成本。

方案规格



  • 输入直流电压:375V至425V;
  • 输出电压:48V;
  • 最大输出电流:62.5A;
  • 输出功率:3千瓦;
  • 峰值效率:95.3%;
  • HF变压器隔离电压:4kV。
